1. Sync / End

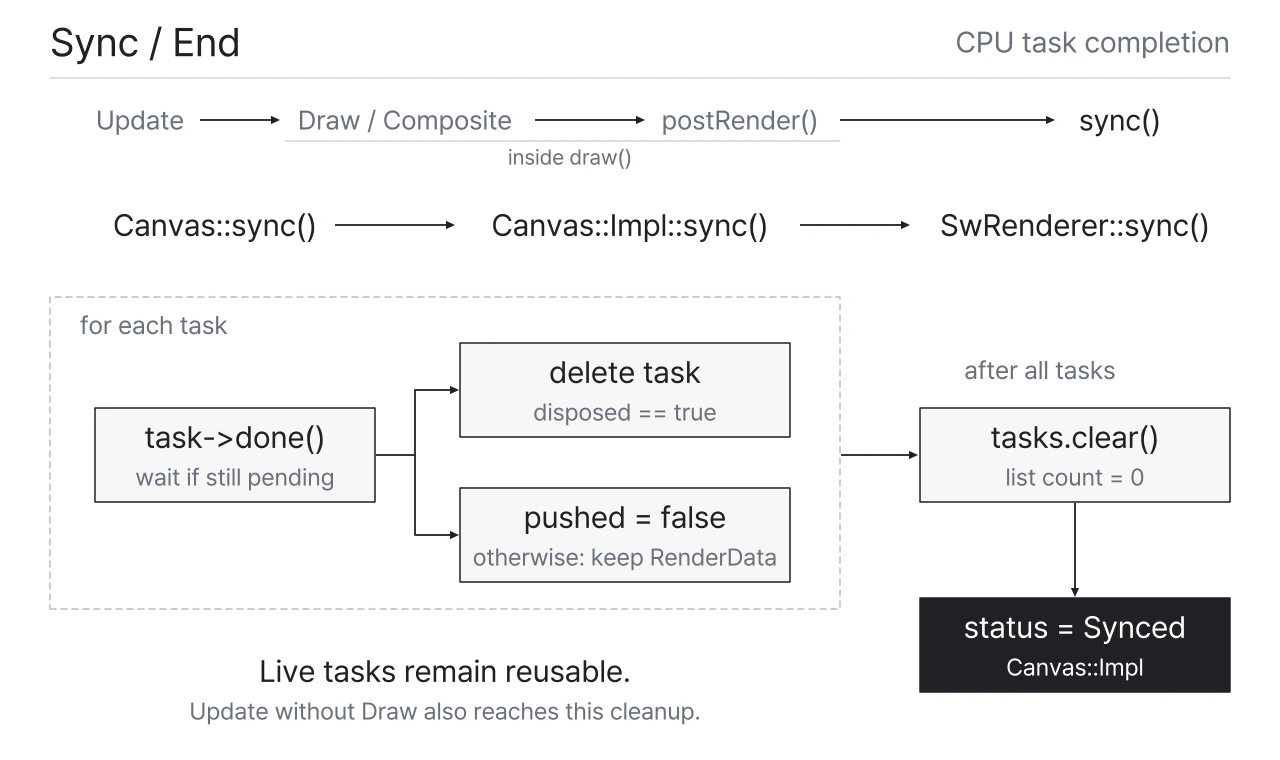

draw()가 Raster·Compositing과 postRender()까지 수행한 뒤, sync()가 등록된 CPU task와 Canvas 상태를 정리합니다.
- 완료 확인: 각 task의
done()을 호출합니다. 비동기 작업이 남아 있으면 기다리며, Draw에서 이미done()을 마친 task는 바로 반환합니다. - 삭제 또는 재사용:
disposed인 task는 삭제하고, 나머지는pushed = false로 등록 표시를 해제합니다. 사용 중인 RenderData와 그 안의 RLE는 유지합니다. - 종료:
tasks.clear()로 목록을 비우고, Canvas가Synced상태로 돌아갑니다. Update 후 Draw를 생략한 경우에도 이 정리 경로를 거칩니다.
코드 보기: task 정리와 Synced 복귀
Canvas::sync()
-> Canvas::Impl::sync()Result sync()
{
if (status == Status::Synced) return Result::Success;
if (renderer->sync()) {
status = Status::Synced;
return Result::Success;
}
return Result::Unknown;
}Canvas::sync()
-> Canvas::Impl::sync()
-> SwRenderer::sync()bool SwRenderer::sync()
{
//clear if the rendering was not triggered.
ARRAY_FOREACH(p, tasks) {
(*p)->done();
if ((*p)->disposed) delete(*p);
else (*p)->pushed = false;
}
tasks.clear();
return true;
}done()의 대기는 Task::done()에서 확인할 수 있습니다.
1.1. disposed — 언제 삭제를 미루는가
Paint가 소멸하면 Paint::Impl의 소멸자가 renderer->dispose(rd)를 호출합니다. task가 목록에 등록된 상태(pushed == true)라면 disposed = true로 표시하고, Sync에서 done() 이후 삭제합니다. 등록되지 않은 task는 즉시 삭제합니다.
예를 들어 Update 후 canvas->remove(shape)가 Shape의 마지막 참조를 해제하면 이 경로를 거칩니다. 별도로 ref()를 보유하고 있다면 제거만으로 Shape가 소멸하지는 않습니다. pushed는 목록 등록 여부이므로, 작업이 이미 끝난 task도 지연 삭제 대상이 될 수 있습니다.
코드 보기: Paint 소멸과 지연 삭제
Shape의 마지막 참조를 해제하는 경우의 호출 흐름입니다.
Canvas::remove(shape)
-> Canvas::Impl::remove()
-> Scene::remove()
-> SceneImpl::remove()
-> Paint::Impl::unref()
-> Paint::Impl::unrefx()
-> delete paint — ShapeImpl 소멸
-> Paint::Impl::~Impl()
-> SwRenderer::dispose(rd)Paint::Impl의 소멸자·참조 해제, SwRenderer::dispose()
void SwRenderer::dispose(RenderData data)
{
auto task = static_cast<SwTask*>(data);
if (task->pushed) task->disposed = true;
else delete(task);
}pushed가 켜지는 시점
Update가 SwRenderer::prepare() → prepareCommon()으로 이어질 때, task를 renderer의 tasks 목록에 추가하면서 pushed = true로 설정합니다. 새 task뿐 아니라 이전 Sync에서 등록 표시가 해제된 task도 이 경로를 거칩니다.
Canvas::update()
-> Canvas::Impl::update()
-> …
-> SwRenderer::prepare()
-> SwRenderer::prepareCommon()
-> pushed = true · tasks.push(task)// prepareCommon() — renderer의 task 목록에 등록할 때 켜집니다.
if (!task->pushed) {
task->pushed = true;
tasks.push(task);
}이 등록은 TaskScheduler::request(task)보다 먼저 수행됩니다. pushed는 작업 실행 중이라는 뜻이 아니라 목록에 등록되어 있다는 뜻입니다. done()으로 작업이 끝나도 유지되며, Sync가 살아 있는 task의 pushed를 해제합니다. 따라서 이미 준비를 마친 task도 pushed == true이면 삭제를 Sync까지 미룹니다.
1.2. 재사용 — 같은 task를 다음 작업에 등록
Sync는 살아 있는 task의 pushed만 해제하며, Paint가 보관한 rd는 유지합니다. 다음 Update가 Prepare로 이어지면 기존 rd를 전달해 같은 task를 사용하고, prepareCommon()에서 목록에 다시 등록합니다.
task 재사용이 모든 준비 결과를 그대로 쓴다는 뜻은 아닙니다. Path·Transform 등의 변경 flag에 따라 RLE 같은 데이터는 다시 준비할 수 있습니다. 변경이 없어 Prepare 자체를 생략하는 경로도 있습니다.
코드 보기: 기존 Shape task와 목록 재등록
Shape의 prepare()와 prepareCommon() 전체 함수입니다. 호출 흐름의 …는 Scene·Paint 순회를 생략한 구간입니다.
Canvas::update()
-> Canvas::Impl::update()
-> …
-> ShapeImpl::update()
-> SwRenderer::prepare()ShapeImpl::update()는 impl.rd를 전달합니다. SwRenderer::prepare()는 기존 task가 없을 때만 생성합니다.
RenderData SwRenderer::prepare(const RenderShape& rshape, RenderData data,
const Matrix& transform, const Array<RenderData>& clips,
uint8_t opacity, RenderUpdateFlag flags, bool clipper)
{
// [재사용] Paint가 보관한 기존 rd로 같은 task를 받습니다.
auto task = static_cast<SwShapeTask*>(data);
if (task) task->done();
else {
// [생성] 기존 task가 없을 때만 새로 만듭니다.
task = new SwShapeTask;
task->rshape = &rshape;
}
task->clipper = clipper;
return prepareCommon(task, transform, clips, opacity, flags, (opacity == 0 && !clipper));
}Canvas::update()
-> Canvas::Impl::update()
-> …
-> ShapeImpl::update()
-> SwRenderer::prepare()
-> SwRenderer::prepareCommon()SwTask* SwRenderer::prepareCommon(SwTask* task, const Matrix& transform,
const Array<RenderData>& clips, uint8_t opacity,
RenderUpdateFlag flags, bool ready)
{
if (task->disposed) return task;
task->renderer = this;
task->clipBox = RenderRegion::intersect(vport, {{0, 0}, {int32_t(surface->w), int32_t(surface->h)}});
task->transform = transform;
task->clips = clips;
task->dirtyRegion = &dirtyRegion;
task->opacity = opacity;
task->nodirty = dirtyRegion.deactivated();
task->flags[0] = flags;
task->valid = false;
// [목록 재등록] Sync에서 pushed가 해제된 task를 다시 등록합니다.
// 새 task도 이 경로로 등록하며, 이미 등록된 task는 중복 추가하지 않습니다.
if (!task->pushed) {
task->pushed = true;
tasks.push(task);
}
if (task->ready(ready)) return task;
// [작업 제출] 목록 등록과 별도로, 준비가 필요한 flag가 있으면 실행을 요청합니다.
if (flags) {
// TODO: For deferred process, task scheduler dependency graph might be useful.
ARRAY_FOREACH(p, clips) {
static_cast<SwTask*>(*p)->done();
}
TaskScheduler::request(task);
}
return task;
}
