[Core2026] Pipeline - Compositing & Postprocessing

본문의 Pipeline 장면은 24×24 Canvas에 BG와 Scene(A, B)를 추가한 같은 입력에서 출발합니다. Scene은 자식 전체에 opacity 128을 적용하고, 두 Shape를 그린 결과에 GaussianBlur → Fill을 순서대로 실행합니다.

#include <array>
#include <memory>
#include <thorvg.h>

using namespace tvg;

Initializer::init(2);
{
    constexpr uint32_t W = 24, H = 24;
    std::array<uint32_t, W * H> pixels{};
    auto canvas = std::unique_ptr<SwCanvas>(SwCanvas::gen());
    canvas->target(pixels.data(), W, W, H, ColorSpace::ABGR8888);

auto bg = Shape::gen();
bg->appendRect(0, 0, W, H);
bg->fill(234, 241, 236);

auto a = Shape::gen();
a->moveTo(7, 5);
a->lineTo(3, 19);
a->lineTo(18, 19);
a->close();
a->fill(230, 97, 33);

auto b = Shape::gen();
b->appendCircle(16, 13, 5, 5);
b->fill(31, 102, 196);

auto scene = Scene::gen();
scene->add(a);
scene->add(b);
scene->opacity(128);
scene->add(SceneEffect::GaussianBlur, 1.4, 0, 0, 100);
scene->add(SceneEffect::Fill, 49, 150, 123, 255);

    canvas->add(bg);
    canvas->add(scene);
    canvas->update();
    canvas->draw(true);
    canvas->sync();
}
Initializer::term();

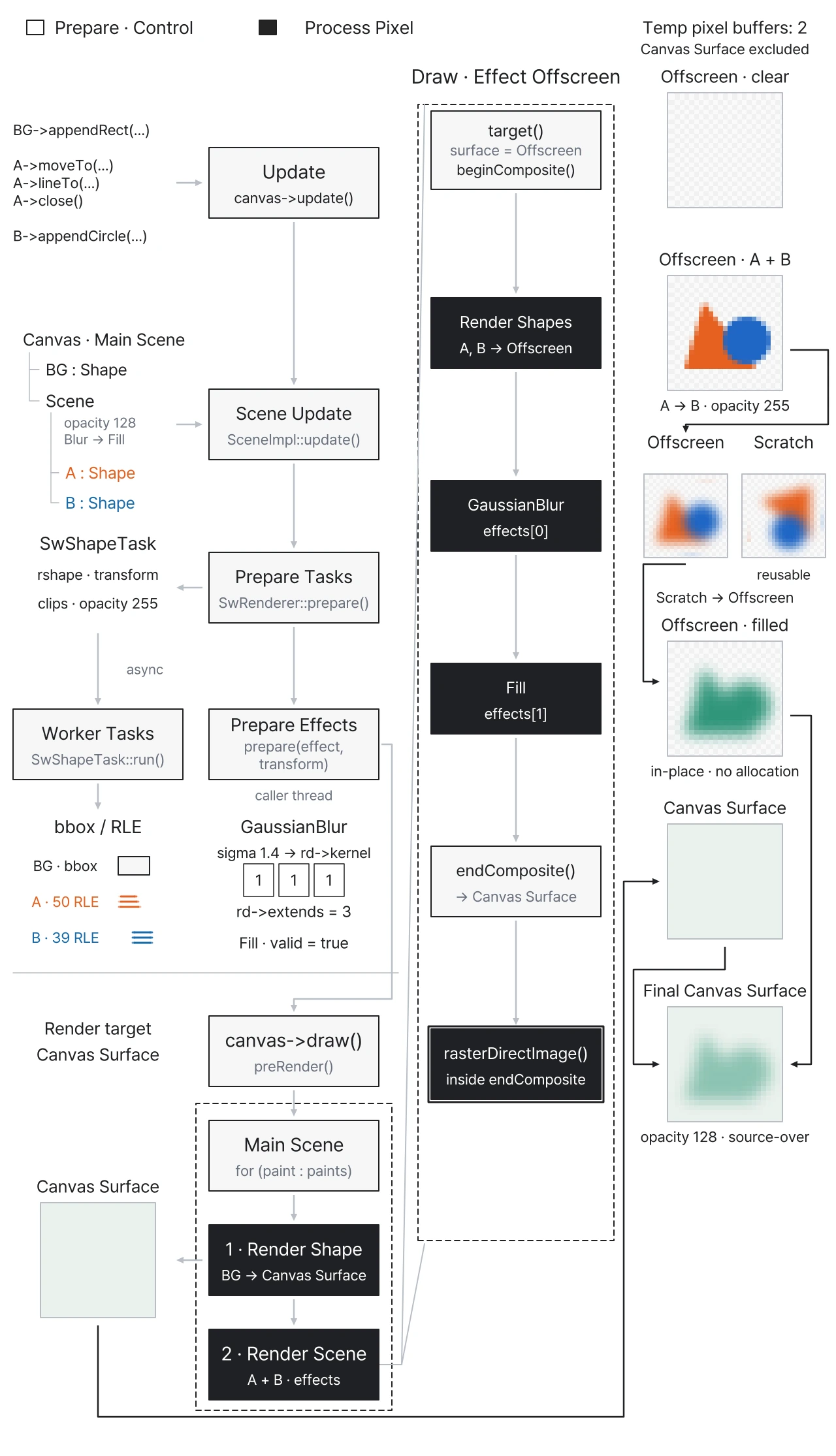

호출 흐름

canvas->update()
-> SceneImpl::update()
-> 자식 Paint의 update()
-> SwRenderer::prepare(effect, transform)
-> effectGaussianBlurUpdate() / effectFillUpdate()

자식 Paint의 준비 작업을 요청한 뒤, 호출 스레드에서 Effect 파라미터를 준비합니다. Blur의 rd는 kernel·확장량을 담는 데이터이며, Offscreen 픽셀 버퍼는 이후 Draw에서 확보합니다.

SceneImpl::update()

bool update(RenderMethod* renderer, const Matrix& transform, Array<RenderData>& clips, uint8_t opacity, RenderUpdateFlag flag, TVG_UNUSED bool clipper)
{
    if (paints.empty()) return true;

    if (needComposition(opacity)) {
        /* Overriding opacity value. If this scene is half-translucent,
           It must do intermediate composition with that opacity value. */
        this->opacity = opacity;
        opacity = 255;
    }

    //allow partial rendering?
    auto recover = fixed ? renderer->partial(true) : false;

    // 1. 자식 Update에서 Shape 등의 Task 준비를 요청합니다.
    for (auto paint : paints) {
        PAINT(paint)->update(renderer, transform, clips, opacity, flag, false);
    }

    //recover the condition
    if (fixed) renderer->partial(recover);

    // 2. 자식 Task의 완료를 기다리지 않고, 여기서 Effect 파라미터를 준비합니다.
    if (effects) {
        ARRAY_FOREACH(p, *effects) {
            renderer->prepare(*p, transform);
        }
    }

    //this viewport update is more performant than in bounds(). No idea.
    vport = renderer->viewport();

    if (fixed) {
        auto pt = fsize * transform;
        vport.intersect({{int32_t(round(transform.e13)), int32_t(round(transform.e23))}, {int32_t(round(pt.x)), int32_t(round(pt.y))}});
    } else {
        vdirty = true;
    }

    //bounds(renderer) here hinders parallelization
    //TODO: we can bring the precise effects region here
    if (fixed || effects) impl.damage(vport);

    return true;
}

SwRenderer::prepare(effect)

void SwRenderer::prepare(RenderEffect* effect, const Matrix& transform)
{
    // Effect 종류에 맞는 Update 함수를 호출합니다. 별도 SwTask를 요청하지 않습니다.
    switch (effect->type) {
        case SceneEffect::GaussianBlur: effectGaussianBlurUpdate(static_cast<RenderEffectGaussianBlur*>(effect), transform); break;
        case SceneEffect::DropShadow: effectDropShadowUpdate(static_cast<RenderEffectDropShadow*>(effect), transform); break;
        case SceneEffect::Fill: effectFillUpdate(static_cast<RenderEffectFill*>(effect)); break;

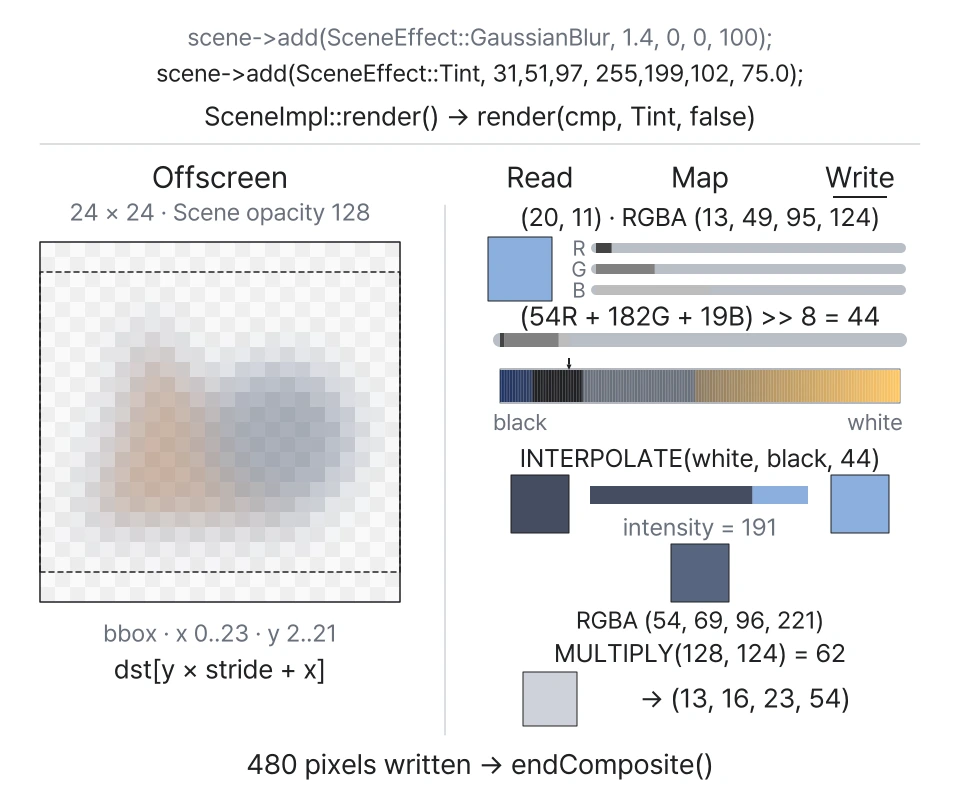

        case SceneEffect::Tint: effectTintUpdate(static_cast<RenderEffectTint*>(effect)); break;
        case SceneEffect::Tritone: effectTritoneUpdate(static_cast<RenderEffectTritone*>(effect)); break;
        default: break;
    }
}

SwGaussianBlur

struct SwGaussianBlur
{
    static constexpr int MAX_LEVEL = 3;
    int level;
    int kernel[MAX_LEVEL];
    int extends;
};

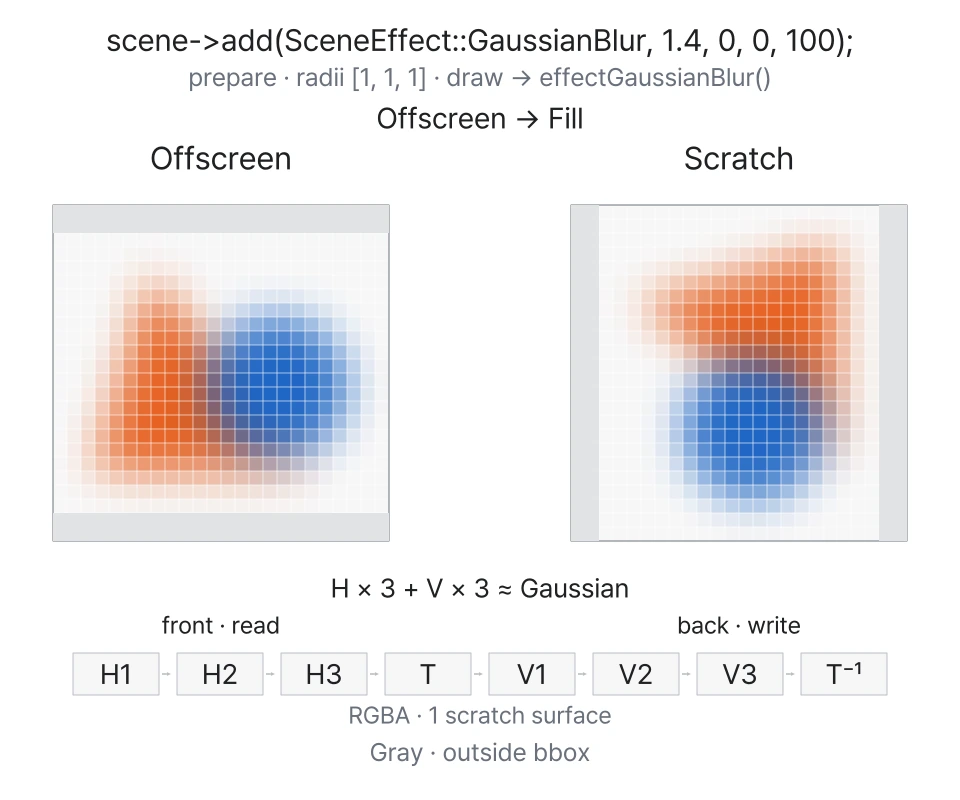

effectGaussianBlurUpdate()

void effectGaussianBlurUpdate(RenderEffectGaussianBlur* params, const Matrix& transform)
{
    if (!params->rd) params->rd = tvg::malloc<SwGaussianBlur>(sizeof(SwGaussianBlur));
    auto rd = static_cast<SwGaussianBlur*>(params->rd);

    //compute box kernel sizes
    auto scaleSquared = transform.e11 * transform.e11 + transform.e12 * transform.e12;
    rd->extends = _gaussianInit(rd, params->sigma * params->sigma * scaleSquared, params->quality);

    params->valid = (rd->extends > 0);
}

_gaussianInit()

static int _gaussianInit(SwGaussianBlur* data, float sigma, int quality)
{
    // 이 함수의 sigma 인자는 표준편차가 아닌 분산입니다.
    const auto MAX_LEVEL = SwGaussianBlur::MAX_LEVEL;

    if (tvg::zero(sigma)) return 0;

    data->level = int(SwGaussianBlur::MAX_LEVEL * ((quality - 1) * 0.01f)) + 1;

    //compute box kernel sizes
    auto wl = (int) sqrt((12 * sigma / MAX_LEVEL) + 1);
    if (wl % 2 == 0) --wl;
    auto wu = wl + 2;
    auto mi = (12 * sigma - MAX_LEVEL * wl * wl - 4 * MAX_LEVEL * wl - 3 * MAX_LEVEL) / (-4 * wl - 4);
    auto m = int(mi + 0.5f);
    auto extends = 0;

    // 각 box filter의 반경을 저장하고, 반경의 합을 확장량으로 반환합니다.
    for (int i = 0; i < data->level; i++) {
        data->kernel[i] = ((i < m ? wl : wu) - 1) / 2;
        extends += data->kernel[i];
    }

    return extends;
}

effectFillUpdate()

void effectFillUpdate(RenderEffectFill* params)
{
    // Fill 색상은 Scene::add()에서 저장되어 있습니다. 여기서는 valid만 설정합니다.
    params->valid = true;
}

호출 흐름

scene->add(SceneEffect::GaussianBlur, ...)
-> Scene::add()
-> SceneImpl::add()
-> effects->push(blur)

scene->add(SceneEffect::Fill, ...)
-> Scene::add()
-> SceneImpl::add()
-> effects->push(fill)

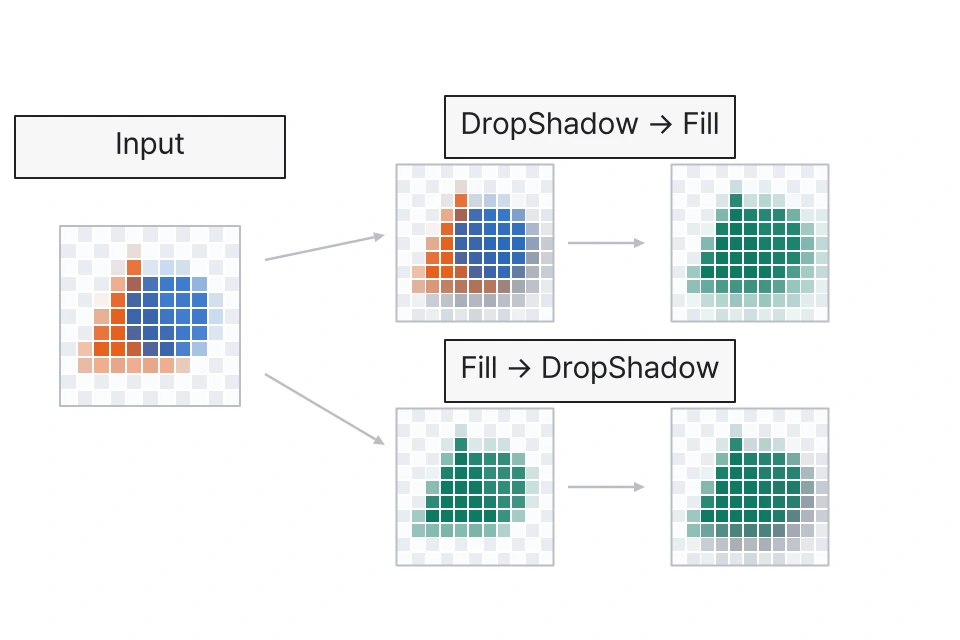

위 예제에서 Effect를 등록하는 부분입니다. effects 배열의 순서가 GaussianBlur → Fill이 됩니다.

// 1. Scene(A, B)에 Blur를 먼저 등록합니다.
scene->add(SceneEffect::GaussianBlur, 1.4, 0, 0, 100);

// 2. Blur 결과에 적용할 Fill을 다음에 등록합니다.
scene->add(SceneEffect::Fill, 49, 150, 123, 255);

Scene::add(SceneEffect)

Result Scene::add(SceneEffect effect, ...) noexcept
{
    va_list args;
    va_start(args, effect);
    auto ret = to<SceneImpl>(this)->add(effect, args);
    va_end(args);
    return ret;
}

SceneImpl::add(effect)

Result add(SceneEffect effect, va_list& args)
{
    if (effect == SceneEffect::Clear) return resetEffects();

    if (!this->effects) this->effects = new Array<RenderEffect*>;

    RenderEffect* re = nullptr;

    switch (effect) {
        case SceneEffect::GaussianBlur: {
            re = RenderEffectGaussianBlur::gen(args);
            break;
        }
        case SceneEffect::DropShadow: {
            re = RenderEffectDropShadow::gen(args);
            break;
        }
        case SceneEffect::Fill: {
            re = RenderEffectFill::gen(args);
            break;
        }
        case SceneEffect::Tint: {
            re = RenderEffectTint::gen(args);
            break;
        }
        case SceneEffect::Tritone: {
            re = RenderEffectTritone::gen(args);
            break;
        }
        default: break;
    }

    if (!re) return Result::InvalidArguments;

    // 호출된 순서대로 Effect를 배열 끝에 추가합니다.
    this->effects->push(re);

    return Result::Success;
}

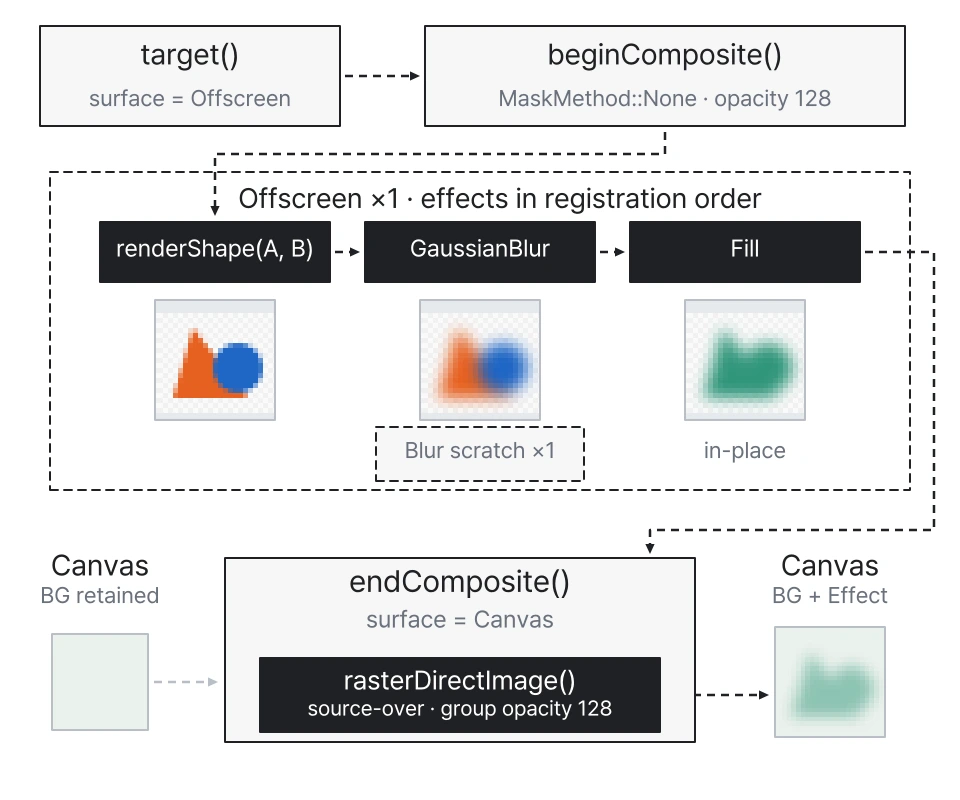

호출 흐름

canvas->draw()
-> SceneImpl::render()
-> target()
-> beginComposite()

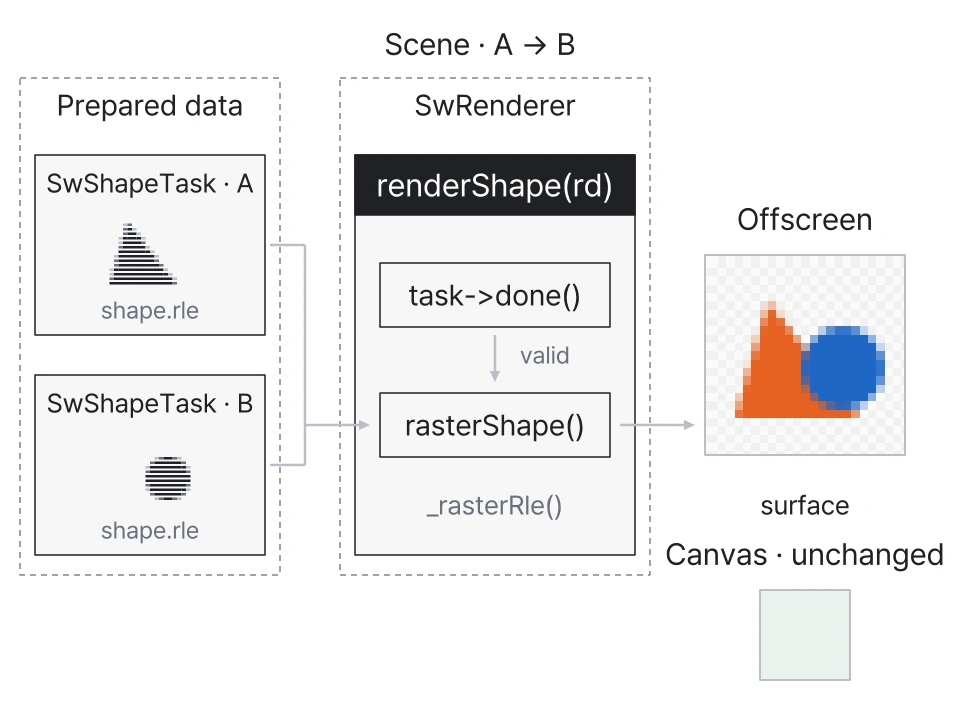

-> 자식 A·B render()
-> SwRenderer::render(cmp, GaussianBlur, false)
-> SwRenderer::render(cmp, Fill, false)
-> endComposite()

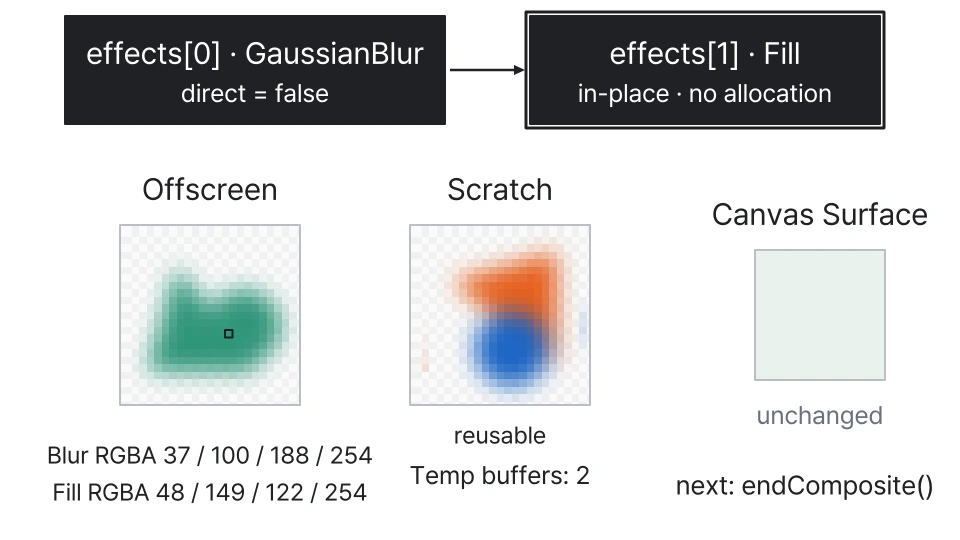

자식 Raster가 끝나면 유효한 Effect를 배열 순서대로 실행합니다. 이 예제는 Effect가 두 개이므로 direct = false이며, Fill이 Blur가 처리한 Offscreen을 이어받습니다.

SceneImpl::render()

bool render(RenderMethod* renderer, CompositionFlag flag)
{
    if (paints.empty()) return true;

    RenderCompositor* cmp = nullptr;
    // its parent is already in composition mode, maybe parasitize its surface
    auto incomposite = (uint8_t(CompositionFlag::PostProcessing) & uint8_t(flag)) && !effects;
    auto ret = true;

    renderer->blend(impl.blendMethod);

    // 1. 자식을 그릴 Offscreen을 선택하고 합성 정보를 설정합니다.
    if (!incomposite && impl.cmpFlag) {
        cmp = renderer->target(bounds(), renderer->colorSpace(), impl.cmpFlag);
        renderer->beginComposite(cmp, MaskMethod::None, opacity);
    }

    // 2. A와 B를 현재 Offscreen에 순서대로 그립니다.
    for (auto paint : paints) {
        ret &= paint->pImpl->render(renderer, impl.cmpFlag);
    }

    if (cmp) {
        //Apply post effects if any.
        if (effects) {
            //Notify the possibility of the direct composition of the effect result to the origin surface.
            auto direct = (effects->count == 1) & (impl.marked(CompositionFlag::PostProcessing));
            // 3. 등록 순서대로 GaussianBlur → Fill을 실행합니다.
            ARRAY_FOREACH(p, *effects) {
                if ((*p)->valid) renderer->render(cmp, *p, direct);
            }
        }

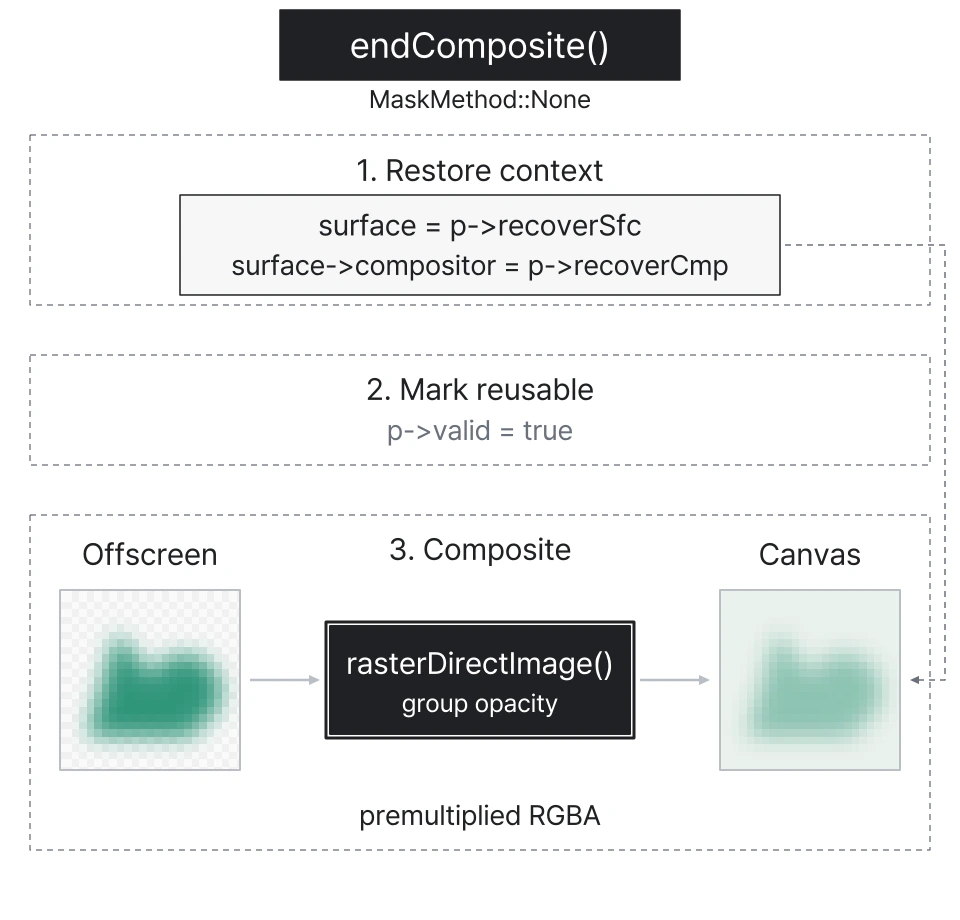

        // 4. Effect 처리가 끝나면 부모 Surface로 복귀해 합성합니다.
        renderer->endComposite(cmp);
    }

    return ret;
}

SwRenderer::render(effect)

bool SwRenderer::render(RenderCompositor* cmp, const RenderEffect* effect, bool direct)
{
    auto p = static_cast<SwCompositor*>(cmp);

    if (p->image.channelSize != sizeof(uint32_t)) {
        TVGERR("SW_ENGINE", "Not supported grayscale Gaussian Blur!");
        return false;
    }

    //TODO: Support grayscale effects.
    if (p->recoverSfc->channelSize != sizeof(uint32_t)) direct = false;

    switch (effect->type) {
        case SceneEffect::GaussianBlur: {
            return effectGaussianBlur(p, request(surface->channelSize, true), static_cast<const RenderEffectGaussianBlur*>(effect));
        }

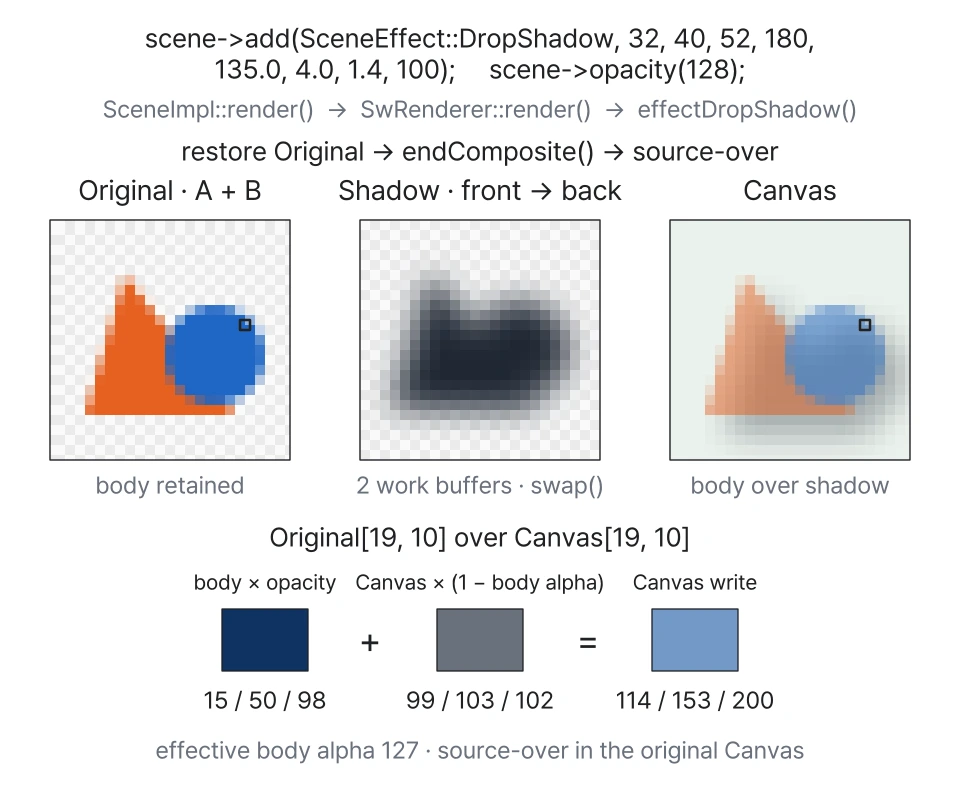

        case SceneEffect::DropShadow: {
            auto cmp1 = request(surface->channelSize, true);
            cmp1->compositor->valid = false;   //prevent a conflict with cmp2 request.
            auto cmp2 = request(surface->channelSize, true);
            SwSurface* surfaces[] = {cmp1, cmp2};
            auto ret = effectDropShadow(p, surfaces, static_cast<const RenderEffectDropShadow*>(effect), direct);
            cmp1->compositor->valid = true;
            return ret;
        }

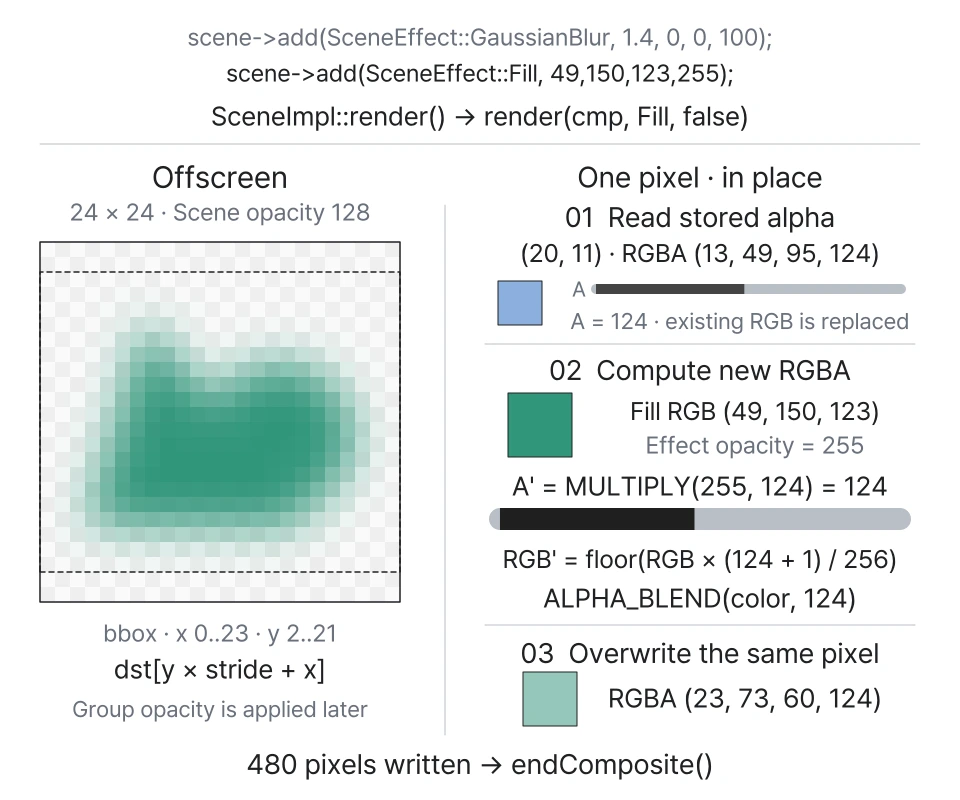

        case SceneEffect::Fill: {
            return effectFill(p, static_cast<const RenderEffectFill*>(effect), direct);
        }
        case SceneEffect::Tint: {
            return effectTint(p, static_cast<const RenderEffectTint*>(effect), direct);
        }

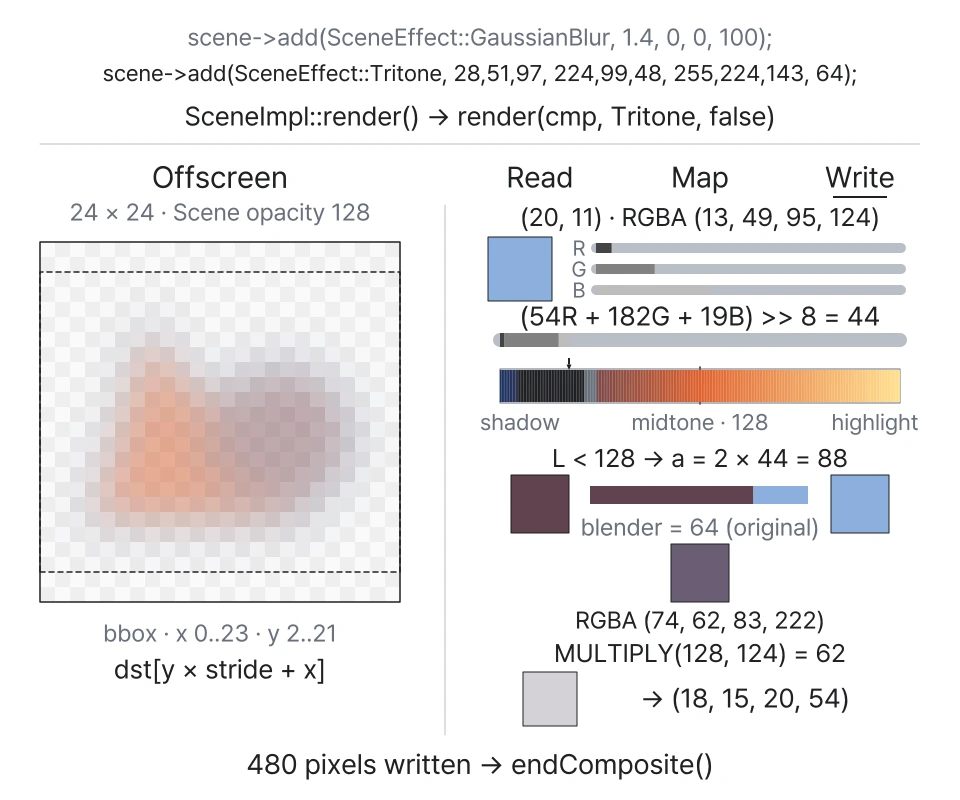

        case SceneEffect::Tritone: {
            return effectTritone(p, static_cast<const RenderEffectTritone*>(effect), direct);
        }
        default: return false;
    }
}

호출 흐름

canvas->draw()
-> SceneImpl::render()
-> SwRenderer::target(region, colorSpace, flags)
-> SwRenderer::request(channelSize, square)
-> 캐시 재사용 또는 픽셀 버퍼 할당
-> rasterClear()
-> surface = Offscreen

request()가 버퍼를 확보하고, target()이 부모 컨텍스트를 저장한 뒤 렌더 타겟을 전환합니다. 이 예제의 첫 Draw에서는 Offscreen 하나를 할당하며, Blur의 Scratch는 Effect 실행 중에 별도로 요청합니다.

SwRenderer::request()

SwSurface* SwRenderer::request(int channelSize, bool square)
{
    SwSurface* cmp = nullptr;
    uint32_t w, h;

    // 1. 후처리 전치를 위해 양쪽 크기가 같은 버퍼를 요청할 수 있습니다.
    if (square) {
        //Same Dimensional Size is demanded for the Post Processing Fast Flipping
        w = h = std::max(surface->w, surface->h);
    } else {
        w = surface->w;
        h = surface->h;
    }

    //Use cached data
    // 2. 재사용 가능하고 채널 수·크기가 일치하는 캐시를 찾습니다.
    ARRAY_FOREACH(p, compositors) {
        auto cur = *p;
        if (cur->compositor->valid && cur->compositor->image.channelSize == channelSize) {
            if (w == cur->w && h == cur->h) {
                cmp = *p;
                break;
            }
        }
    }

    //New Composition
    if (!cmp) {
        //Inherits attributes from main surface
        cmp = new SwSurface(surface);
        cmp->compositor = new SwCompositor;
        // 3. 캐시가 없으면 여기서 실제 픽셀 저장 공간을 할당합니다.
        cmp->compositor->image.data = tvg::malloc<pixel_t>(channelSize * w * h);
        cmp->w = cmp->compositor->image.w = w;
        cmp->h = cmp->compositor->image.h = h;
        cmp->stride = cmp->compositor->image.stride = w;
        cmp->compositor->image.direct = true;
        cmp->compositor->valid = true;
        cmp->channelSize = cmp->compositor->image.channelSize = channelSize;

        compositors.push(cmp);
    }

    //Sync. This may have been modified by post-processing.
    // 4. 후처리에서 저장 공간이 바뀔 수 있으므로 Surface의 포인터를 맞춥니다.
    cmp->data = cmp->compositor->image.data;

    return cmp;
}

SwRenderer::target(region)

RenderCompositor* SwRenderer::target(const RenderRegion& region, ColorSpace cs, CompositionFlag flags)
{
    auto bbox = RenderRegion::intersect(region, {{0, 0}, {int32_t(surface->w), int32_t(surface->h)}});
    if (bbox.invalid()) return nullptr;

    // 1. PostProcessing 플래그가 있으면 정사각형 버퍼를 요청합니다.
    auto cmp = request(CHANNEL_SIZE(cs), (flags & CompositionFlag::PostProcessing));
    // 2. endComposite()에서 복구할 부모 Surface와 compositor를 보관합니다.
    cmp->compositor->recoverSfc = surface;
    cmp->compositor->recoverCmp = surface->compositor;
    // 선택한 버퍼를 사용 중으로 표시합니다.
    cmp->compositor->valid = false;
    cmp->compositor->bbox = bbox;

    /* TODO: Currently, only blending might work.
       Blending and composition must be handled together. */
    // 3. 이번에 사용할 영역을 비웁니다.
    rasterClear(cmp, bbox.x(), bbox.y(), bbox.w(), bbox.h());

    //Switch render target
    // 4. 이후 자식 Raster가 이 Offscreen에 기록하도록 전환합니다.
    surface = cmp;

    return cmp->compositor;
}

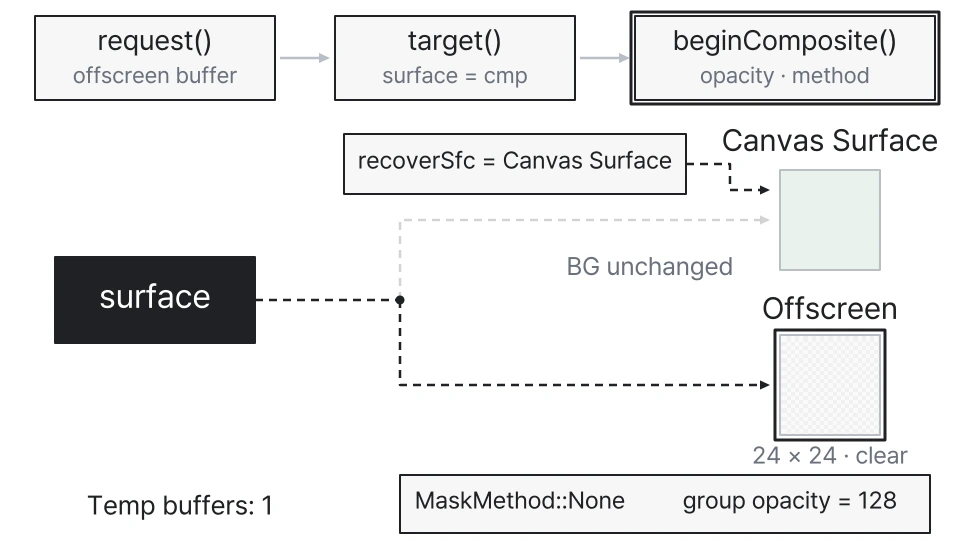

호출 흐름

canvas->draw()
-> SceneImpl::render()
-> SwRenderer::target()
-> SwRenderer::beginComposite(cmp, MaskMethod::None, 128)

target()에서 선택한 Offscreen에 합성 방식과 그룹 opacity를 설정합니다. 이 예제는 MaskMethod::None이므로 렌더 타겟이 Offscreen으로 유지됩니다.

SwRenderer::beginComposite()

bool SwRenderer::beginComposite(RenderCompositor* cmp, MaskMethod method, uint8_t opacity)
{
    if (!cmp) return false;
    auto p = static_cast<SwCompositor*>(cmp);

    // 1. 이 예제는 None과 그룹 opacity 128을 저장합니다.
    p->method = method;
    p->opacity = opacity;

    //Current Context?
    // 2. Mask가 지정된 경우에는 부모 Surface로 전환하고 mask compositor를 연결합니다.
    if (p->method != MaskMethod::None) {
        surface = p->recoverSfc;
        surface->compositor = p;
    }

    return true;
}

호출 흐름

canvas->draw()
-> SceneImpl::render()
-> GaussianBlur → Fill 처리 완료
-> SwRenderer::endComposite(cmp)
-> 부모 Surface·compositor 복구
-> rasterDirectImage(surface, image, bbox, opacity)

부모 Surface를 복구한 뒤, Offscreen 결과에 그룹 opacity를 반영하여 합성합니다. valid = true는 해당 버퍼를 이후 요청에서 재사용할 수 있음을 표시합니다.

SwRenderer::endComposite()

bool SwRenderer::endComposite(RenderCompositor* cmp)
{
    if (!cmp) return false;

    auto p = static_cast<SwCompositor*>(cmp);

    //Recover Context
    // 1. 이 예제에서는 BG가 남아 있는 Canvas Surface로 복귀합니다.
    surface = p->recoverSfc;
    surface->compositor = p->recoverCmp;

    //only invalid (currently used) surface can be composited
    // 2. 단일 Effect의 direct 경로 등에서 이미 합성했다면 중복 처리를 생략합니다.
    if (p->valid) return true;
    // 버퍼를 재사용 가능한 상태로 돌립니다.
    p->valid = true;

    //Default is alpha blending
    if (p->method == MaskMethod::None) {
        // 3. GaussianBlur → Fill 결과를 opacity 128로 기존 Canvas 위에 합성합니다.
        return rasterDirectImage(surface, p->image, p->bbox, p->opacity);
    }

    return true;
}

호출 흐름

canvas->draw()
-> A/B Scene의 SceneImpl::render()
-> SwRenderer::target(region)
-> request()
-> rasterClear()
-> SwRenderer::beginComposite()

target은 기존 Surface를 보관하고 offscreen으로 전환합니다. 이 예제의 beginComposite는 MaskMethod::None으로 합성 방식과 opacity를 설정합니다.

SwRenderer::target()

RenderCompositor* SwRenderer::target(const RenderRegion& region, ColorSpace cs, CompositionFlag flags)
{
    auto bbox = RenderRegion::intersect(region, {{0, 0}, {int32_t(surface->w), int32_t(surface->h)}});
    if (bbox.invalid()) return nullptr;

    auto cmp = request(CHANNEL_SIZE(cs), (flags & CompositionFlag::PostProcessing));
    cmp->compositor->recoverSfc = surface;
    cmp->compositor->recoverCmp = surface->compositor;
    cmp->compositor->valid = false;
    cmp->compositor->bbox = bbox;

    /* TODO: Currently, only blending might work.
       Blending and composition must be handled together. */
    rasterClear(cmp, bbox.x(), bbox.y(), bbox.w(), bbox.h());

    //Switch render target
    surface = cmp;

    return cmp->compositor;
}

SwRenderer::beginComposite()

bool SwRenderer::beginComposite(RenderCompositor* cmp, MaskMethod method, uint8_t opacity)
{
    if (!cmp) return false;
    auto p = static_cast<SwCompositor*>(cmp);

    p->method = method;
    p->opacity = opacity;

    //Current Context?
    if (p->method != MaskMethod::None) {
        surface = p->recoverSfc;
        surface->compositor = p;
    }

    return true;
}

호출 흐름

canvas->draw()
-> SceneImpl::render()
-> SwRenderer::target(region)
-> SwRenderer::request()
-> 캐시 재사용 또는 새 버퍼 할당

request는 크기·채널이 맞는 사용 가능한 버퍼를 우선 재사용합니다. endComposite의 valid=true는 이후 재사용할 수 있음을 표시합니다.

SwRenderer::request() — 캐시 검색과 할당

ARRAY_FOREACH(p, compositors) {
    auto cur = *p;
    if (cur->compositor->valid && cur->compositor->image.channelSize == channelSize) {
        if (w == cur->w && h == cur->h) {
            cmp = *p;
            break;
        }
    }
}

//New Composition
if (!cmp) {
    //Inherits attributes from main surface
    cmp = new SwSurface(surface);
    cmp->compositor = new SwCompositor;
    cmp->compositor->image.data = tvg::malloc<pixel_t>(channelSize * w * h);
    cmp->w = cmp->compositor->image.w = w;
    cmp->h = cmp->compositor->image.h = h;
    cmp->stride = cmp->compositor->image.stride = w;
    cmp->compositor->image.direct = true;
    cmp->compositor->valid = true;
    cmp->channelSize = cmp->compositor->image.channelSize = channelSize;

    compositors.push(cmp);
}

Prepare — 준비 작업과 결과 저장소 생성

ShapeImpl::update()
-> SwRenderer::prepare(rs, impl.rd, ...)

prepare()는 기존 SwShapeTask를 재사용하거나 생성하고, prepareCommon()이 반환한 같은 포인터를 RenderData로 돌려줍니다. ShapeImpl::update()는 이를 impl.rd에 보관합니다.

SwRenderer::prepare()

RenderData SwRenderer::prepare(const RenderShape& rshape, RenderData data, const Matrix& transform, const Array<RenderData>& clips, uint8_t opacity, RenderUpdateFlag flags, bool clipper)
{
    auto task = static_cast<SwShapeTask*>(data);
    if (task) task->done();
    else {
        task = new SwShapeTask;
        task->rshape = &rshape;
    }

    task->clipper = clipper;

    return prepareCommon(task, transform, clips, opacity, flags, (opacity == 0 && !clipper));
}

갱신이 필요하면 prepareCommon()에서 TaskScheduler::request(task)로 준비 작업을 요청합니다. SwShapeTask::run()은 이 요청으로 실행됩니다. Worker가 있으면 비동기로 처리하고, 없으면 요청한 자리에서 실행합니다. (prepareCommon(), TaskSchedulerImpl::request())

Draw — 같은 RenderData를 읽어 현재 Surface에 기록

SceneImpl::render()
-> Paint::Impl::render() [자식 A 또는 B]
-> ShapeImpl::render()
-> SwRenderer::renderShape(impl.rd)

data를 SwShapeTask*로 되돌린 뒤 done()으로 준비 완료를 확인합니다. 그다음 보관된 shape·rshape·opacity를 사용해 Fill·Stroke Raster 함수를 직접 호출합니다. 여기에는 TaskScheduler::request()나 run() 호출이 없습니다. 이 예제의 surface는 앞서 beginComposite()가 선택한 offscreen입니다.

SwRenderer::renderShape()

bool SwRenderer::renderShape(RenderData data)
{
    auto task = static_cast<SwShapeTask*>(data);
    if (!task) return false;
    task->done();

    if (task->valid) {
        auto fill = [](SwShapeTask* task, SwSurface* surface, const RenderRegion& bbox) {
            if (auto fill = task->rshape->fill) {
                rasterGradientShape(surface, &task->shape, bbox, fill, task->opacity);
            } else {
                RenderColor c;
                task->rshape->fillColor(&c.r, &c.g, &c.b, &c.a);
                c.a = MULTIPLY(task->opacity, c.a);
                if (c.a > 0) rasterShape(surface, &task->shape, bbox, c);
            }
        };

        auto stroke = [](SwShapeTask* task, SwSurface* surface, const RenderRegion& bbox) {
            if (auto strokeFill = task->rshape->strokeFill()) {
                rasterGradientStroke(surface, &task->shape, bbox, strokeFill, task->opacity);
            } else {
                RenderColor c;
                if (task->rshape->strokeFill(&c.r, &c.g, &c.b, &c.a)) {
                    c.a = MULTIPLY(task->opacity, c.a);
                    if (c.a > 0) rasterStroke(surface, &task->shape, bbox, c);
                }
            }
        };

        //full scene or partial rendering
        if (fulldraw || task->nodirty || task->pushed || dirtyRegion.deactivated()) {
            if (task->rshape->strokeFirst()) {
                stroke(task, surface, task->curBox);
                fill(task, surface, task->shape.bbox);
            } else {
                fill(task, surface, task->shape.bbox);
                stroke(task, surface, task->curBox);
            }
        } else if (task->curBox.valid()) {
            for (int idx = 0; idx < RenderDirtyRegion::PARTITIONING; ++idx) {
                if (!dirtyRegion.partition(idx).intersected(task->curBox)) continue;
                ARRAY_FOREACH(p, dirtyRegion.get(idx)) {
                    if (task->curBox.max.x <= p->min.x) break;   //dirtyRegion is sorted in x order
                    if (task->rshape->strokeFirst()) {
                        if (task->rshape->stroke && task->curBox.intersected(*p)) stroke(task, surface, RenderRegion::intersect(task->curBox, *p));
                        if (task->shape.bbox.intersected(*p)) fill(task, surface, RenderRegion::intersect(task->shape.bbox, *p));
                    } else {
                        if (task->shape.bbox.intersected(*p)) fill(task, surface, RenderRegion::intersect(task->shape.bbox, *p));
                        if (task->rshape->stroke && task->curBox.intersected(*p)) stroke(task, surface, RenderRegion::intersect(task->curBox, *p));
                    }
                }
            }
        }
    }
    return task->complete();
}

done() — 작업 실행이 아닌 완료 대기

SwRenderer::renderShape(impl.rd)
-> task->done()
-> Task::done()

아래는 스레드 지원 빌드의 전체 함수입니다. 대기할 작업이 없으면 바로 반환하며, 준비가 진행 중이면 완료 신호를 기다립니다. 스레드 미지원 빌드에서는 done()이 빈 함수입니다.

Task::done()

void done()
{
    if (!pending) return;

    unique_lock<mutex> lock(mtx);
    while (!ready) cv.wait(lock);
    pending = false;
}

renderShape() 끝의 task->complete()도 run()을 실행하지 않습니다. 현재 영역을 다음 프레임의 이전 영역으로 남기고 nodirty를 해제합니다.

호출 흐름

canvas->draw()
-> A/B Scene의 SceneImpl::render()
-> 자식 Paint 렌더링
-> effects 순회
-> SwRenderer::render(cmp, effect, direct)
-> effect*()

유효한 Effect를 등록 순서대로 실행합니다. 이 예제는 Effect가 두 개이므로 direct가 false입니다.

SceneImpl::render() — 전체 함수

bool render(RenderMethod* renderer, CompositionFlag flag)
{
    if (paints.empty()) return true;

    RenderCompositor* cmp = nullptr;
    // its parent is already in composition mode, maybe parasitize its surface
    auto incomposite = (uint8_t(CompositionFlag::PostProcessing) & uint8_t(flag)) && !effects;
    auto ret = true;

    renderer->blend(impl.blendMethod);

    if (!incomposite && impl.cmpFlag) {
        cmp = renderer->target(bounds(), renderer->colorSpace(), impl.cmpFlag);
        renderer->beginComposite(cmp, MaskMethod::None, opacity);
    }

    for (auto paint : paints) {
        ret &= paint->pImpl->render(renderer, impl.cmpFlag);
    }

    if (cmp) {
        //Apply post effects if any.
        if (effects) {
            // [핵심 1] 단일 Effect일 때 부모 Surface로 직접 합성할 가능성을 전달합니다.
            // 이 예제는 GaussianBlur + Fill 두 개이므로 direct = false입니다.
            auto direct = (effects->count == 1) & (impl.marked(CompositionFlag::PostProcessing));

            // [핵심 2] 등록 순서대로 유효한 Effect를 실행합니다: GaussianBlur → Fill.
            // 앞 Effect가 처리한 Offscreen을 다음 Effect가 이어받습니다.
            ARRAY_FOREACH(p, *effects) {
                if ((*p)->valid) renderer->render(cmp, *p, direct);
            }
        }
        // Effect 체인이 끝난 뒤 부모 Surface로 복귀해 결과를 합성합니다.
        renderer->endComposite(cmp);
    }

    return ret;
}

Effect가 하나인 경우에는 부모 Surface에 직접 합성할 가능성을 전달합니다. direct는 자식을 그릴 중간 입력 이미지가 없어지는 의미가 아닙니다.

• Fill·Tint·Tritone: 직접 합성 완료 후 cmp->valid = true, 후속 일반 합성 생략
• DropShadow: 그림자를 부모에 먼저 합성하고 본체를 이후 합성
• GaussianBlur: 중간 버퍼를 필터링한 뒤 일반 합성 사용
• 현재 예제: Effect가 두 개이므로 direct = false

호출 흐름 — Fill 하나만 등록한 경우

canvas->draw()
-> SceneImpl::render()
-> target() · beginComposite()
-> 자식 A·B를 Offscreen에 렌더링
-> direct = true
-> SwRenderer::render(cmp, effect, direct)
-> effectFill(): 부모 Surface에 직접 합성
-> cmp->valid = true
-> endComposite(): 부모 컨텍스트 복구 후 중복 합성 생략

앞의 예제에서 Effect를 Fill 하나로 바꾸면 이 경로를 확인할 수 있습니다.

// 기존 GaussianBlur → Fill 체인을 지우고 Fill 하나만 등록합니다.
scene->add(SceneEffect::Clear);
scene->add(SceneEffect::Fill, 49, 150, 123, 255);

canvas->update();
canvas->draw(true);
canvas->sync();

SceneImpl::render() — direct 조건

// [핵심 1] Effect가 하나이고 PostProcessing 플래그가 있을 때 direct 가능성을 전달합니다.
// 실제 직접 합성 여부는 아래 CPU Effect 구현에서 결정합니다.
auto direct = (effects->count == 1) & (impl.marked(CompositionFlag::PostProcessing));
ARRAY_FOREACH(p, *effects) {
    if ((*p)->valid) renderer->render(cmp, *p, direct);
}

SwRenderer::render(effect) — 전체 함수

bool SwRenderer::render(RenderCompositor* cmp, const RenderEffect* effect, bool direct)
{
    auto p = static_cast<SwCompositor*>(cmp);

    if (p->image.channelSize != sizeof(uint32_t)) {
        TVGERR("SW_ENGINE", "Not supported grayscale Gaussian Blur!");
        return false;
    }

    //TODO: Support grayscale effects.
    // 부모 Surface가 32-bit 형식이 아니면 direct를 해제합니다.
    if (p->recoverSfc->channelSize != sizeof(uint32_t)) direct = false;

    switch (effect->type) {
        case SceneEffect::GaussianBlur: {
            // GaussianBlur에는 direct를 전달하지 않습니다. 필터링 후 endComposite()에서 합성합니다.
            return effectGaussianBlur(p, request(surface->channelSize, true), static_cast<const RenderEffectGaussianBlur*>(effect));
        }
        case SceneEffect::DropShadow: {
            auto cmp1 = request(surface->channelSize, true);
            cmp1->compositor->valid = false;   //prevent a conflict with cmp2 request.
            auto cmp2 = request(surface->channelSize, true);
            SwSurface* surfaces[] = {cmp1, cmp2};
            auto ret = effectDropShadow(p, surfaces, static_cast<const RenderEffectDropShadow*>(effect), direct);
            cmp1->compositor->valid = true;
            return ret;
        }
        case SceneEffect::Fill: {
            // Fill·Tint·Tritone은 direct를 받아 부모 Surface에 바로 합성할 수 있습니다.
            return effectFill(p, static_cast<const RenderEffectFill*>(effect), direct);
        }
        case SceneEffect::Tint: {
            return effectTint(p, static_cast<const RenderEffectTint*>(effect), direct);
        }
        case SceneEffect::Tritone: {
            return effectTritone(p, static_cast<const RenderEffectTritone*>(effect), direct);
        }
        default: return false;
    }
}

Fill — 부모 Surface 기록과 후속 합성 생략

effectFill() — 전체 함수

bool effectFill(SwCompositor* cmp, const RenderEffectFill* params, bool direct)
{
    // direct에서는 최종 합성까지 수행하므로 그룹 opacity를 미리 반영합니다.
    auto opacity = direct ? MULTIPLY(params->color[3], cmp->opacity) : params->color[3];

    auto& bbox = cmp->bbox;
    auto w = size_t(bbox.max.x - bbox.min.x);
    auto h = size_t(bbox.max.y - bbox.min.y);
    auto color = cmp->recoverSfc->join(params->color[0], params->color[1], params->color[2], 255);

    TVGLOG("SW_ENGINE", "Fill region(%d, %d, %d, %d), param(%d %d %d %d)", bbox.min.x, bbox.min.y, bbox.max.x, bbox.max.y, params->color[0], params->color[1], params->color[2], params->color[3]);

    if (direct) {
        // [핵심 2] 입력은 Offscreen, 출력은 부모 Surface입니다.
        auto dbuffer = cmp->recoverSfc->buf32 + (bbox.min.y * cmp->recoverSfc->stride + bbox.min.x);
        auto sbuffer = cmp->image.buf32 + (bbox.min.y * cmp->image.stride + bbox.min.x);
        for (size_t y = 0; y < h; ++y) {
            auto dst = dbuffer;
            auto src = sbuffer;
            for (size_t x = 0; x < w; ++x, ++dst, ++src) {
                auto a = MULTIPLY(opacity, A(*src));
                auto tmp = ALPHA_BLEND(color, a);
                // Fill 색상과 입력 alpha로 만든 결과를 부모의 기존 픽셀 위에 합성합니다.
                *dst = tmp + ALPHA_BLEND(*dst, 255 - a);
            }
            dbuffer += cmp->recoverSfc->stride;
            sbuffer += cmp->image.stride;
        }
        // [핵심 3] 합성을 마쳤으므로 endComposite()의 추가 픽셀 합성을 생략합니다.
        cmp->valid = true;  //no need the subsequent composition
    } else {
        // 일반 경로는 Offscreen만 수정합니다. 부모 합성은 endComposite()가 수행합니다.
        auto dbuffer = cmp->image.buf32 + (bbox.min.y * cmp->image.stride + bbox.min.x);
        for (size_t y = 0; y < h; ++y) {
            auto dst = dbuffer;
            for (size_t x = 0; x < w; ++x, ++dst) {
                *dst = ALPHA_BLEND(color, MULTIPLY(opacity, A(*dst)));
            }
            dbuffer += cmp->image.stride;
        }
    }
    return true;
}

Tint와 Tritone도 direct 분기에서 recoverSfc에 결과를 합성한 뒤 cmp->valid = true를 설정합니다. (effectTint(), effectTritone())

DropShadow — 그림자를 먼저 합성하고 본체는 유지

DropShadow는 부모 Surface에 그림자를 먼저 합성한 뒤 원본 이미지를 cmp->image에 남깁니다. cmp->valid를 true로 바꾸지 않으므로 endComposite()에서 본체를 추가로 합성합니다.

effectDropShadow() — 전체 함수

bool effectDropShadow(SwCompositor* cmp, SwSurface* surface[2], const RenderEffectDropShadow* params, bool direct)
{
    //FIXME: if the body is partially visible due to clipping, the shadow also becomes partially visible.

    auto data = static_cast<SwDropShadow*>(params->rd);
    auto& bbox = cmp->bbox;
    auto w = (bbox.max.x - bbox.min.x);
    auto h = (bbox.max.y - bbox.min.y);

    //outside the screen
    if (abs(data->offset.x) >= w || abs(data->offset.y) >= h) return true;

    SwImage* buffer[] = {&surface[0]->compositor->image, &surface[1]->compositor->image};
    auto color = cmp->recoverSfc->join(params->color[0], params->color[1], params->color[2], 255);
    auto stride = cmp->image.stride;
    auto front = cmp->image.buf32;
    auto back = buffer[1]->buf32;

    auto opacity = direct ? MULTIPLY(params->color[3], cmp->opacity) : params->color[3];

    TVGLOG("SW_ENGINE", "DropShadow region(%d, %d, %d, %d) params(%f %f %f), level(%d)", bbox.min.x, bbox.min.y, bbox.max.x, bbox.max.y, params->angle, params->distance, params->sigma, data->level);

    //no filter required
    if (data->extends == 0)  {
        // Blur가 없는 경우에도 그림자만 부모 Surface에 직접 합성합니다.
        if (direct) {
            _dropShadowNoFilter(cmp->recoverSfc->buf32, cmp->image.buf32, cmp->recoverSfc->stride, cmp->image.stride, cmp->recoverSfc->w, cmp->recoverSfc->h, bbox, data->offset, color, opacity, direct);
        } else {
            _dropShadowNoFilter(buffer[1], &cmp->image, bbox, data->offset, color);
            std::swap(cmp->image.buf32, buffer[1]->buf32);
        }
        return true;
    }

    //saving the original image in order to overlay it into the filtered image.
    _dropShadowFilter(back, front, stride, w, h, bbox, data->kernel[0], color, false);
    std::swap(front, buffer[0]->buf32);
    std::swap(front, back);

    //horizontal
    for (int i = 1; i < data->level; ++i) {
        _dropShadowFilter(back, front, stride, w, h, bbox, data->kernel[i], color, false);
        std::swap(front, back);
    }

    //vertical
    rasterXYFlip(front, back, stride, w, h, bbox, false);
    std::swap(front, back);

    for (int i = 0; i < data->level; ++i) {
        _dropShadowFilter(back, front, stride, h, w, bbox, data->kernel[i], color, true);
        std::swap(front, back);
    }

    rasterXYFlip(front, back, stride, h, w, bbox, true);
    std::swap(cmp->image.buf32, back);

    //draw to the main surface directly
    // [핵심 4] 필터링한 그림자는 부모에 합성하고, cmp->image를 원본 본체로 복원합니다.
    if (direct) {
        _dropShadowShift(cmp->recoverSfc->buf32, cmp->image.buf32, cmp->recoverSfc->stride, cmp->image.stride, cmp->recoverSfc->w, cmp->recoverSfc->h, bbox, data->offset, opacity, direct);
        // cmp->valid는 false로 유지하여 endComposite()가 본체를 합성하도록 합니다.
        std::swap(cmp->image.buf32, buffer[0]->buf32);
        return true;
    }

    //draw to the intermediate surface
    rasterClear(surface[1], bbox.min.x, bbox.min.y, w, h);
    _dropShadowShift(buffer[1]->buf32, cmp->image.buf32, buffer[1]->stride, cmp->image.stride, buffer[1]->w, buffer[1]->h, bbox, data->offset, opacity, direct);
    std::swap(cmp->image.buf32, buffer[1]->buf32);

    //compositing shadow and body
    auto s = buffer[0]->buf32 + (bbox.min.y * buffer[0]->stride + bbox.min.x);
    auto d = cmp->image.buf32 + (bbox.min.y * cmp->image.stride + bbox.min.x);

    for (auto y = 0; y < h; ++y) {
        rasterTranslucentPixel32(d, s, w, 255);
        s += buffer[0]->stride;
        d += cmp->image.stride;
    }

    return true;
}

endComposite — 컨텍스트는 복구하고, 완료한 합성은 생략

SwRenderer::endComposite() — 전체 함수

bool SwRenderer::endComposite(RenderCompositor* cmp)
{
    if (!cmp) return false;

    auto p = static_cast<SwCompositor*>(cmp);

    //Recover Context
    // direct로 이미 합성했더라도 부모 Surface와 compositor는 먼저 복구합니다.
    surface = p->recoverSfc;
    surface->compositor = p->recoverCmp;

    //only invalid (currently used) surface can be composited
    // [핵심 5] Fill·Tint·Tritone이 직접 합성을 마쳤다면 여기서 종료합니다.
    if (p->valid) return true;
    p->valid = true;

    //Default is alpha blending
    if (p->method == MaskMethod::None) {
        // GaussianBlur 결과, DropShadow 본체, 일반 Effect 체인은 여기서 합성합니다.
        return rasterDirectImage(surface, p->image, p->bbox, p->opacity);
    }

    return true;
}

호출 흐름

canvas->draw()
-> A/B Scene의 SceneImpl::render()
-> effects 처리 완료
-> SwRenderer::endComposite()
-> rasterDirectImage()

렌더 타겟을 Canvas Surface로 되돌린 뒤, offscreen의 결과에 그룹 opacity를 반영해 합성합니다.

SwRenderer::endComposite()

bool SwRenderer::endComposite(RenderCompositor* cmp)
{
    if (!cmp) return false;

    auto p = static_cast<SwCompositor*>(cmp);

    //Recover Context
    surface = p->recoverSfc;
    surface->compositor = p->recoverCmp;

    //only invalid (currently used) surface can be composited
    if (p->valid) return true;
    p->valid = true;

    //Default is alpha blending
    if (p->method == MaskMethod::None) {
        return rasterDirectImage(surface, p->image, p->bbox, p->opacity);
    }

    return true;
}

// 시그마, 방향, 경계 처리, 품질
scene->add(SceneEffect::GaussianBlur, 1.4, 0, 0, 100);

update()에서 필터 반경과 영역을 준비하고 draw()에서 필터링합니다. 이 예제는 sigma = 1.4, 양방향, 가장자리 제한, 품질 100으로 각 축에 반경 1인 필터를 세 번 적용합니다.

// effectGaussianBlurUpdate(): 커널 준비
auto scale = sqrt(transform.e11 * transform.e11 +
                  transform.e12 * transform.e12);
rd->extends = _gaussianInit(rd,
    std::pow(params->sigma * scale, 2), params->quality);

호출 흐름

canvas->draw()
-> SceneImpl::render()
-> SwRenderer::render(effect)
-> request(Scratch)
-> effectGaussianBlur()
-> _gaussianFilter()
-> rasterXYFlip()

각 단계는 한 버퍼를 읽고 다른 버퍼에 기록합니다. 수직 필터링은 버퍼를 전치해 수평 접근 방식을 재사용합니다.

SwRenderer::render() — GaussianBlur 처리 분기

case SceneEffect::GaussianBlur: {
    return effectGaussianBlur(p, request(surface->channelSize, true), static_cast<const RenderEffectGaussianBlur*>(effect));
}

Scratch 버퍼 확보 — 캐시 재사용 또는 신규 할당

SceneImpl::render()
-> SwRenderer::render(cmp, effect, direct)
-> SwRenderer::request(surface->channelSize, true)

위 GaussianBlur 분기의 request(..., true)가 Scratch로 쓸 SwSurface를 반환합니다. 매번 새로 할당하는 것은 아니며, 크기와 채널 크기가 맞는 사용 가능한 캐시를 먼저 찾고, 없을 때 tvg::malloc()으로 픽셀 버퍼를 만듭니다. square = true는 행·열 전치를 위해 현재 Surface의 긴 변을 기준으로 정사각형 버퍼를 확보한다는 뜻입니다.

SwRenderer::request() — 전체 함수

SwSurface* SwRenderer::request(int channelSize, bool square)
{
    SwSurface* cmp = nullptr;
    uint32_t w, h;

    if (square) {
        // 후처리에서 빠르게 전치하려면 가로와 세로 크기가 같아야 합니다.
        w = h = std::max(surface->w, surface->h);
    } else {
        w = surface->w;
        h = surface->h;
    }

    // 캐시된 데이터 재사용
    ARRAY_FOREACH(p, compositors) {
        auto cur = *p;
        if (cur->compositor->valid && cur->compositor->image.channelSize == channelSize) {
            if (w == cur->w && h == cur->h) {
                cmp = *p;
                break;
            }
        }
    }

    // 새 합성 버퍼 생성
    if (!cmp) {
        // 메인 Surface의 속성 상속
        cmp = new SwSurface(surface);
        cmp->compositor = new SwCompositor;
        cmp->compositor->image.data = tvg::malloc<pixel_t>(channelSize * w * h);
        cmp->w = cmp->compositor->image.w = w;
        cmp->h = cmp->compositor->image.h = h;
        cmp->stride = cmp->compositor->image.stride = w;
        cmp->compositor->image.direct = true;
        cmp->compositor->valid = true;
        cmp->channelSize = cmp->compositor->image.channelSize = channelSize;

        compositors.push(cmp);
    }

    // 후처리에서 변경될 수 있는 버퍼 주소를 동기화합니다.
    cmp->data = cmp->compositor->image.data;

    return cmp;
}

반환된 Surface는 아래 effectGaussianBlur()의 두 번째 인자입니다. cmp->image.buf32가 초기 front(Offscreen), surface->compositor->image.buf32가 초기 back(Scratch)이 됩니다. 이 요청은 Shape를 그릴 현재 타깃을 바꾸지 않으며, 필터는 두 버퍼를 읽기·쓰기 용도로 번갈아 사용합니다.

SwRenderer::render(cmp, effect, direct)
-> effectGaussianBlur(p, 반환된 Scratch Surface, params)

effectGaussianBlur()

bool effectGaussianBlur(SwCompositor* cmp, SwSurface* surface, const RenderEffectGaussianBlur* params)
{
    auto& buffer = surface->compositor->image;
    auto data = static_cast<SwGaussianBlur*>(params->rd);
    auto& bbox = cmp->bbox;
    auto w = (bbox.max.x - bbox.min.x);
    auto h = (bbox.max.y - bbox.min.y);
    auto stride = cmp->image.stride;
    auto front = cmp->image.buf32;
    auto back = buffer.buf32;
    auto swapped = false;

    TVGLOG("SW_ENGINE", "GaussianFilter region(%d, %d, %d, %d) params(%f %d %d), level(%d)", bbox.min.x, bbox.min.y, bbox.max.x, bbox.max.y, params->sigma, params->direction, params->border, data->level);

    /* 가우시안 블러의 분리 가능성을 이용해 수평·수직 두 단계로
       나누면 계산량을 줄일 수 있습니다. */

    // 수평 방향
    if (params->direction != 2) {
        for (int i = 0; i < data->level; ++i) {
            _gaussianFilter(reinterpret_cast<uint8_t*>(back), reinterpret_cast<uint8_t*>(front), stride, w, h, bbox, data->kernel[i], false);
            std::swap(front, back);
            swapped = !swapped;
        }
    }

    // 수직 방향: x/y를 전치해 메모리 접근에 유리한 수평 방식으로 처리합니다.
    if (params->direction != 1) {
        rasterXYFlip(front, back, stride, w, h, bbox, false);
        std::swap(front, back);

        for (int i = 0; i < data->level; ++i) {
            _gaussianFilter(reinterpret_cast<uint8_t*>(back), reinterpret_cast<uint8_t*>(front), stride, h, w, bbox, data->kernel[i], true);
            std::swap(front, back);
            swapped = !swapped;
        }

        rasterXYFlip(front, back, stride, h, w, bbox, true);
        std::swap(front, back);
    }

    if (swapped) std::swap(cmp->image.buf8, buffer.buf8);

    return true;
}

_gaussianFilter() — 한 방향의 Box Filter 실행

SceneImpl::render()
-> SwRenderer::render(cmp, effect, direct)
-> effectGaussianBlur()
-> _gaussianFilter()

src의 채널별 누적합을 이동시키며 2 × dimension + 1개 샘플의 평균을 dst에 기록합니다. 수직 방향도 전치한 버퍼에 같은 함수를 적용합니다. 아래 호출 경로는 기본 border = 0을 사용하며, 경계 밖 인덱스는 _gaussianRemap()에서 가장자리로 제한합니다.

_gaussianFilter() — 전체 함수, _gaussianRemap()

template<int border = 0>
static void _gaussianFilter(uint8_t* dst, uint8_t* src, int32_t stride, int32_t w, int32_t h, const RenderRegion& bbox, int32_t dimension, bool flipped)
{
    if (flipped) {
        src += (bbox.min.x * stride + bbox.min.y) << 2;
        dst += (bbox.min.x * stride + bbox.min.y) << 2;
    } else {
        src += (bbox.min.y * stride + bbox.min.x) << 2;
        dst += (bbox.min.y * stride + bbox.min.x) << 2;
    }

    auto iarr = 1.0f / (dimension + dimension + 1);
    auto end = w - 1;

    #pragma omp parallel for
    for (int y = 0; y < h; ++y) {
        auto p = y * stride;
        auto i = p * 4;                 // 현재 인덱스
        auto l = -(dimension + 1);      // 왼쪽 인덱스
        auto r = dimension;             // 오른쪽 인덱스
        int acc[4] = {0, 0, 0, 0};      // 이동 누적합

        // 초기 누적합 계산
        for (int x = l; x < r; ++x) {
            auto id = (_gaussianRemap<border>(end, x) + p) * 4;
            acc[0] += src[id++];
            acc[1] += src[id++];
            acc[2] += src[id++];
            acc[3] += src[id];
        }
        // 필터링 실행
        for (int x = 0; x < w; ++x, ++r, ++l) {
            auto rid = (_gaussianRemap<border>(end, r) + p) * 4;
            auto lid = (_gaussianRemap<border>(end, l) + p) * 4;
            acc[0] += src[rid++] - src[lid++];
            acc[1] += src[rid++] - src[lid++];
            acc[2] += src[rid++] - src[lid++];
            acc[3] += src[rid] - src[lid];
            // 성능을 위해 반올림을 생략합니다. 원래 식은 acc[idx] * iarr + 0.5f입니다.
            dst[i++] = static_cast<uint8_t>(acc[0] * iarr);
            dst[i++] = static_cast<uint8_t>(acc[1] * iarr);
            dst[i++] = static_cast<uint8_t>(acc[2] * iarr);
            dst[i++] = static_cast<uint8_t>(acc[3] * iarr);
        }
    }
}

scene->opacity(128);
scene->add(SceneEffect::GaussianBlur, 1.4, 0, 0, 100);
// 어두운 쪽 RGB, 밝은 쪽 RGB, 강도(%)
scene->add(SceneEffect::Tint, 31, 51, 97, 255, 199, 102, 75.0);

이 Blur → Tint 예제는 direct = false 경로를 사용합니다. 강도 75%는 8비트 값 191이 되며, 픽셀 반복문에서 합성기 불투명도 128도 적용합니다.

호출 흐름

canvas->draw()
-> SceneImpl::render()
-> SwRenderer::render(effect)
-> effectTint(direct = false)
-> luma() / INTERPOLATE()
-> ALPHA_BLEND() 결과를 Offscreen에 기록

effectTint(), luma()

// effectTint(): 직접 처리하지 않는 픽셀 반복문
for (size_t x = 0; x < w; ++x, ++dst) {
    auto val = INTERPOLATE(white, black, luma((uint8_t*)dst));
    if (params->intensity < 255) {
        val = INTERPOLATE(val, *dst, params->intensity);
    }
    *dst = ALPHA_BLEND(val, MULTIPLY(opacity, A(*dst)));
}

scene->opacity(128);
scene->add(SceneEffect::GaussianBlur, 1.4, 0, 0, 100);
// 어두운 톤 RGB, 중간 톤 RGB, 밝은 톤 RGB, 원본 혼합 비율
scene->add(SceneEffect::Tritone,
    28, 51, 97, 224, 99, 48, 255, 224, 143, 64);

밝은 픽셀의 확대 예제는 불투명도 173, 혼합 값 111인 별도 입력으로, 메인 A·B trace를 바꾸지 않고 밝은 쪽 분기를 보여줍니다.

호출 흐름

canvas->draw()
-> SceneImpl::render()
-> SwRenderer::render(effect)
-> effectTritone(direct = false)
-> luma() / _trintone()
-> INTERPOLATE() / ALPHA_BLEND()
-> 같은 Offscreen 픽셀에 기록

_trintone() · effectTritone(), SceneEffect API, 효과 처리 분기

// _trintone(): 휘도에 따른 분기
if (l < 128) {
    auto a = std::min(l * 2, 255);
    return ALPHA_BLEND(s, 255 - a) + ALPHA_BLEND(m, a);
} else {
    auto a = 2 * std::max(0, l - 128);
    return ALPHA_BLEND(m, 255 - a) + ALPHA_BLEND(h, a);
}

// effectTritone(): 직접 처리하지 않는 픽셀 반복문, blender != 0
for (size_t x = 0; x < w; ++x, ++dst) {
    *dst = ALPHA_BLEND(
        INTERPOLATE(*dst,
            _trintone(shadow, midtone, highlight, luma((uint8_t*)dst)),
            params->blender),
        MULTIPLY(A(*dst), opacity));
}

scene->add(SceneEffect::GaussianBlur, 1.4, 0, 0, 100);
// 채우기 RGB, 효과 불투명도
scene->add(SceneEffect::Fill, 49, 150, 123, 255);

호출 흐름

canvas->draw()
-> SceneImpl::render()
-> SwRenderer::render(effect)
-> effectFill()
-> direct == false

직접 처리하지 않는 경로에서는 효과의 불투명도를 사용하고, 그룹 불투명도는 이후 endComposite()에서 적용합니다.

effectFill() — 직접 처리하지 않는 반복문

auto opacity = direct ? MULTIPLY(params->color[3], cmp->opacity) : params->color[3];

auto& bbox = cmp->bbox;
auto w = size_t(bbox.max.x - bbox.min.x);
auto h = size_t(bbox.max.y - bbox.min.y);
auto color = cmp->recoverSfc->join(params->color[0], params->color[1], params->color[2], 255);

// ... 중간 코드 생략

auto dbuffer = cmp->image.buf32 + (bbox.min.y * cmp->image.stride + bbox.min.x);
for (size_t y = 0; y < h; ++y) {
    auto dst = dbuffer;
    for (size_t x = 0; x < w; ++x, ++dst) {
        *dst = ALPHA_BLEND(color, MULTIPLY(opacity, A(*dst)));
    }
    dbuffer += cmp->image.stride;
}

scene->opacity(128);
// 그림자 RGB, 불투명도, 각도, 거리, 블러 시그마, 품질
scene->add(SceneEffect::DropShadow,
    32, 40, 52, 180, 135.0, 4.0, 1.4, 100);

이 단일 효과 예제는 direct = true 경로에서 임시 Surface 두 개로 원본을 보존하고 알파를 필터링한 뒤, 그림자를 먼저 그리고 endComposite()로 원본을 합성합니다.

// effectDropShadowUpdate(): 정수 좌표 이동량
auto radian = tvg::deg2rad(90.0f - params->angle)
            - tvg::radian(transform);
rd->offset = {
    (int32_t)((params->distance * scale) * cosf(radian)),
    (int32_t)(-1.0f * (params->distance * scale) * sinf(radian))
};

호출 흐름

canvas->draw()
-> SceneImpl::render()
-> SwRenderer::render(effect) / 임시 Surface 두 개 요청
-> effectDropShadow(direct = true)
-> _dropShadowFilter() / rasterXYFlip()
-> _dropShadowShift() / 원본 이미지 복원
-> endComposite()
-> rasterDirectImage(body)

effectDropShadow(), 단일 효과의 직접 처리 분기

// 필터링과 역전치 후 직접 처리 경로
if (direct) {
    _dropShadowShift(cmp->recoverSfc->buf32, cmp->image.buf32,
        cmp->recoverSfc->stride, cmp->image.stride,
        cmp->recoverSfc->w, cmp->recoverSfc->h,
        bbox, data->offset, opacity, direct);
    std::swap(cmp->image.buf32, buffer[0]->buf32);
    return true;
}
// 이후 SceneImpl::render()에서 endComposite(cmp)를 호출합니다.
