[Core2026] CPU Engine - Text | ThorVG × OSSCA 2026

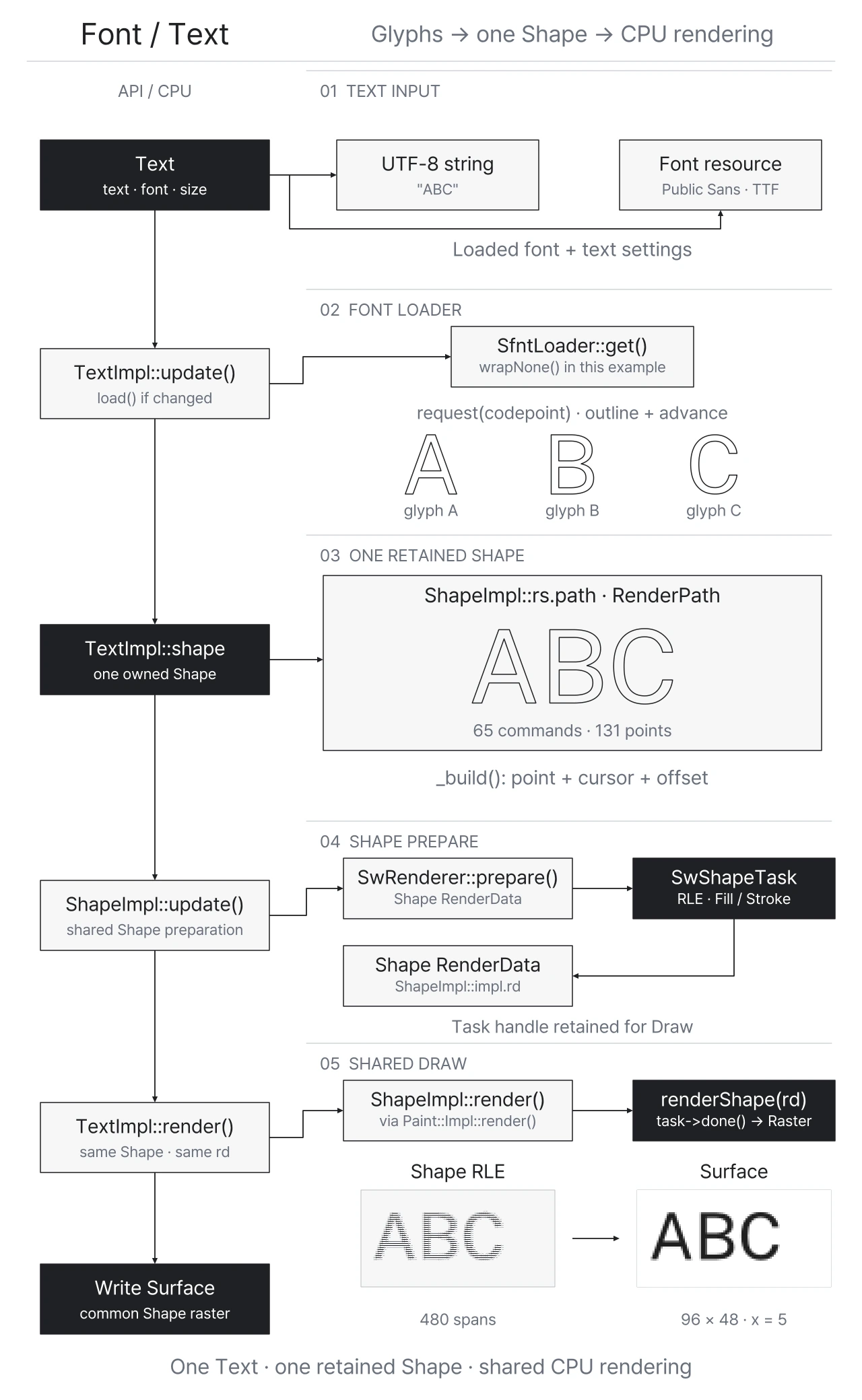

Font Loader의 glyph가 하나의 내부 Shape에 모이고, 같은 Shape와 RenderData를 사용해 CPU Prepare·Draw에서 RLE와 Surface 픽셀로 이어지는 흐름입니다.

0:00

1. Font와 내부 Shape

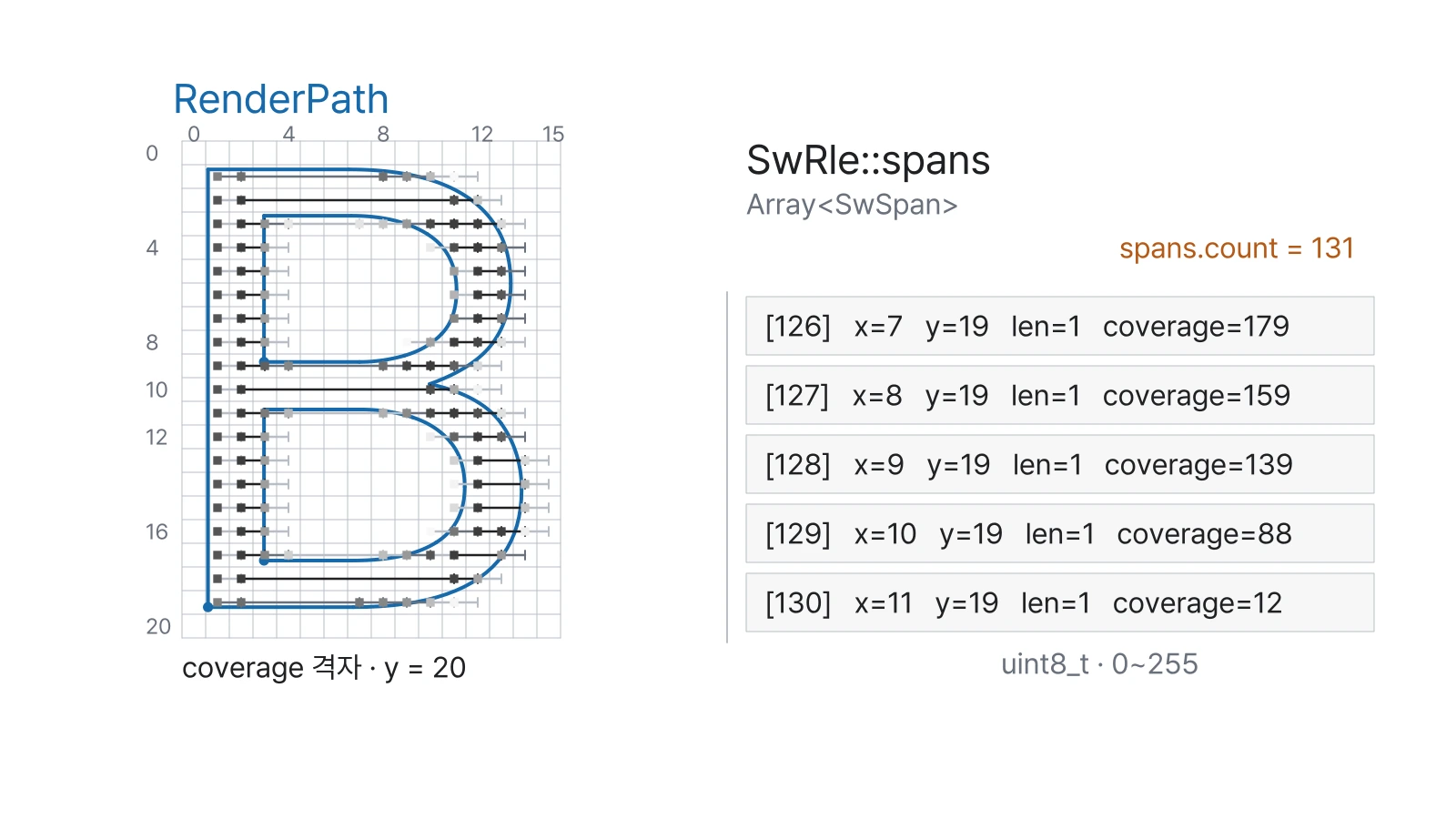

B의 픽셀 격자에서 시작 픽셀 중앙의 가로선이 len만큼 늘어나고, coverage 농도와 SwRle::spans 기록이 함께 누적되는 애니메이션

0:00

글자의 윤곽을 Shape의 경로로 구성한 뒤, 일반 도형과 같은 renderer 경로로 그립니다.

Font Loader: 글자 윤곽과 배치 정보 해석
Shape: MoveTo, LineTo, CubicTo, Close로 구성한 경로
CPU Renderer: 경로의 coverage 계산과 RLE span 생성

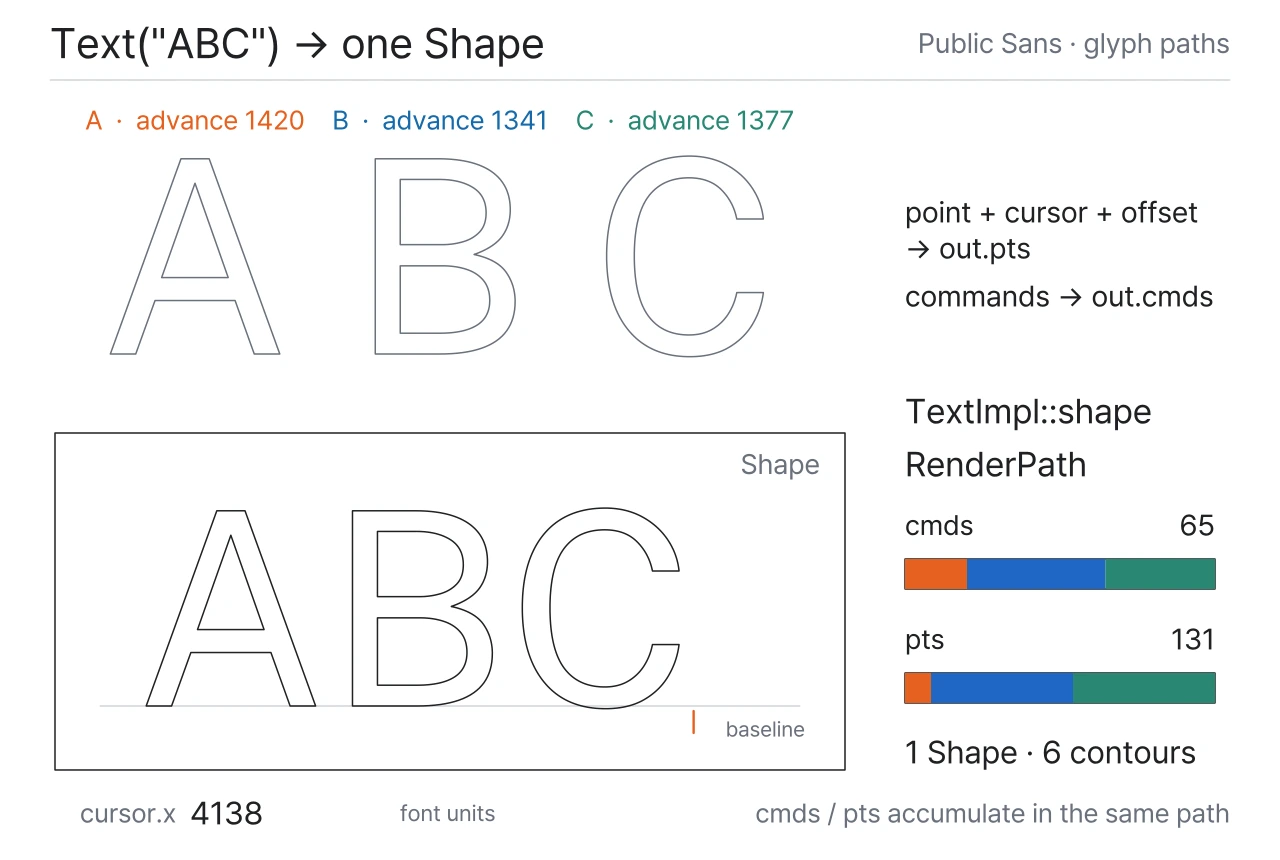

1.1. 여러 글자 → 하나의 Shape 경로

Public Sans의 A·B·C 윤곽을 배치 위치로 복사해 하나의 Shape에 차례로 추가합니다. 앞 글자의 경로를 유지하면서 RenderPath의 명령·좌표 배열과 cursor가 함께 갱신됩니다.

0:00

각 glyph의 경로에 현재 글자 위치와 positioning offset을 더해 출력 경로에 붙입니다. 글자마다 별도의 Shape를 만드는 대신, Text 내부 Shape에 여러 글자의 contour를 모으는 방식입니다.

glyph 경로를 내부 Shape에 추가

줄바꿈을 사용하지 않는 wrapNone() 경로 기준입니다.

Canvas::update()
-> Canvas::Impl::update()
-> Paint::Impl::update() [Canvas 내부 Scene]
-> SceneImpl::update()
-> Paint::Impl::update() [Text]
-> TextImpl::update()
-> TextImpl::load()
-> SfntLoader::get()
-> SfntLoader::wrapNone()
-> _build()

tvgSfntLoader.cpp — _build

static void _build(const RenderPath& in, const Point& cursor, const Point& offset, RenderPath& out)
{
    out.cmds.push(in.cmds);
    out.pts.grow(in.pts.count);
    ARRAY_FOREACH(p, in.pts) {
        out.pts.push(*p + cursor + offset);
    }
}

in: 개별 glyph의 경로
cursor, offset: 문자열 내 배치 위치와 글자 간 위치 보정
out: Text 내부 Shape에 전달된 출력 경로
wrapNone(): UTF-8 해석, glyph 요청, 경로 추가, advance에 따른 cursor 이동

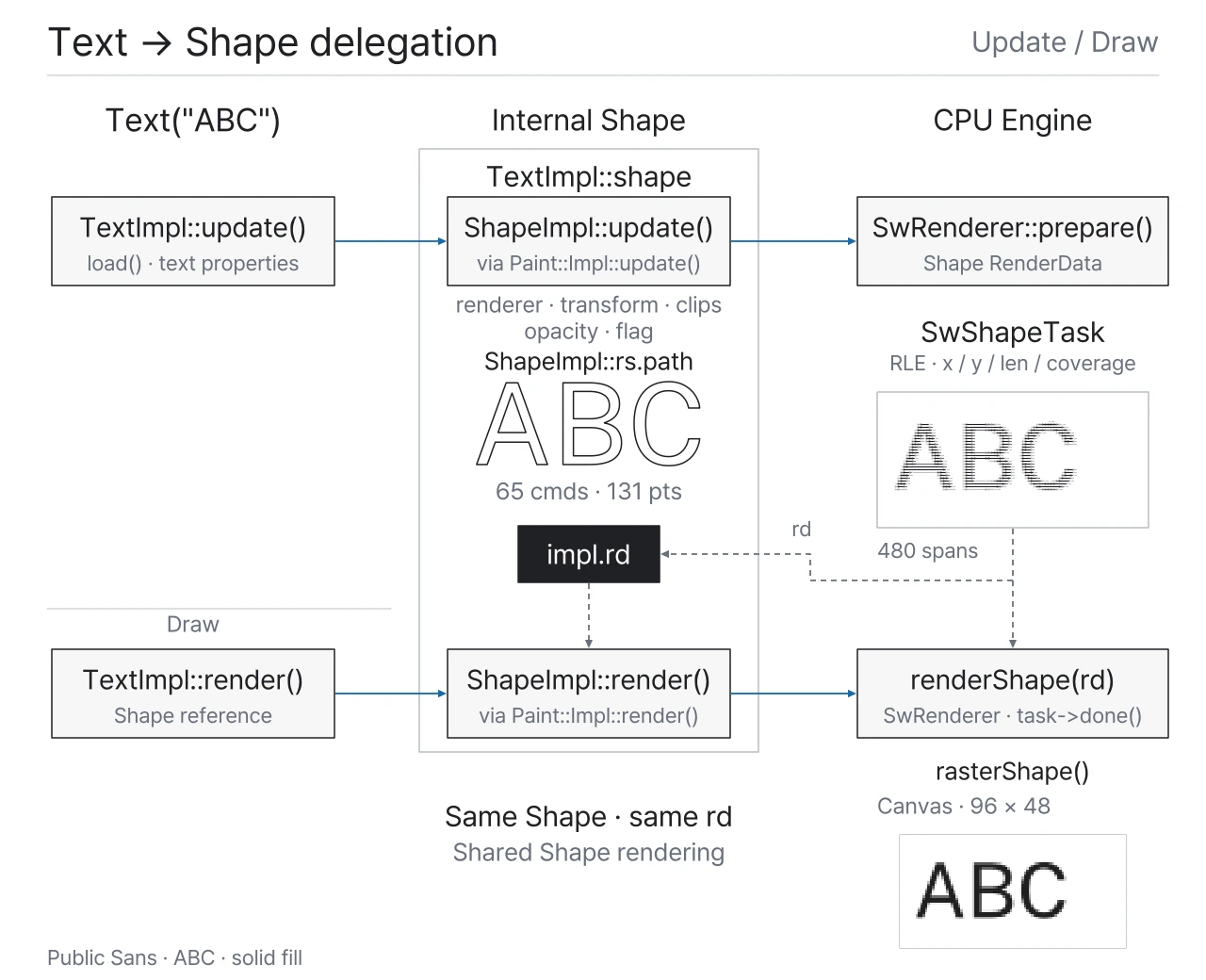

1.2. Text → Shape 위임

Update와 Draw가 같은 내부 Shape를 사용합니다. Shape의 Prepare가 만든 RenderData를 보관하고, Draw에서 같은 task의 RLE를 사용해 Canvas에 기록하는 흐름을 보여줍니다.

0:00

Text는 구성된 Shape에 update와 render를 위임합니다. CPU renderer에서는 일반 도형과 같은 Fill·Stroke 처리로 coverage와 RLE span을 생성합니다.

Update가 Shape의 impl.rd를 준비하고, Draw가 Shape와 rd를 사용합니다.

Update를 내부 Shape에 위임

Canvas::update()
-> Canvas::Impl::update()
-> Paint::Impl::update() [Canvas 내부 Scene]
-> SceneImpl::update()
-> Paint::Impl::update() [Text]
-> TextImpl::update()

TextImpl::update의 핵심 호출입니다. 글자 경로 구성과 Text 속성 반영이 끝난 뒤 실행됩니다.

PAINT(shape)->update(renderer, transform, clips, opacity, flag, false);

Render를 내부 Shape에 위임

Canvas::draw()
-> Canvas::Impl::draw()
-> Paint::Impl::render() [Canvas 내부 Scene]
-> SceneImpl::render()
-> Paint::Impl::render() [Text]
-> TextImpl::render()

TextImpl::render의 핵심 호출입니다.

return PAINT(shape)->render(renderer);

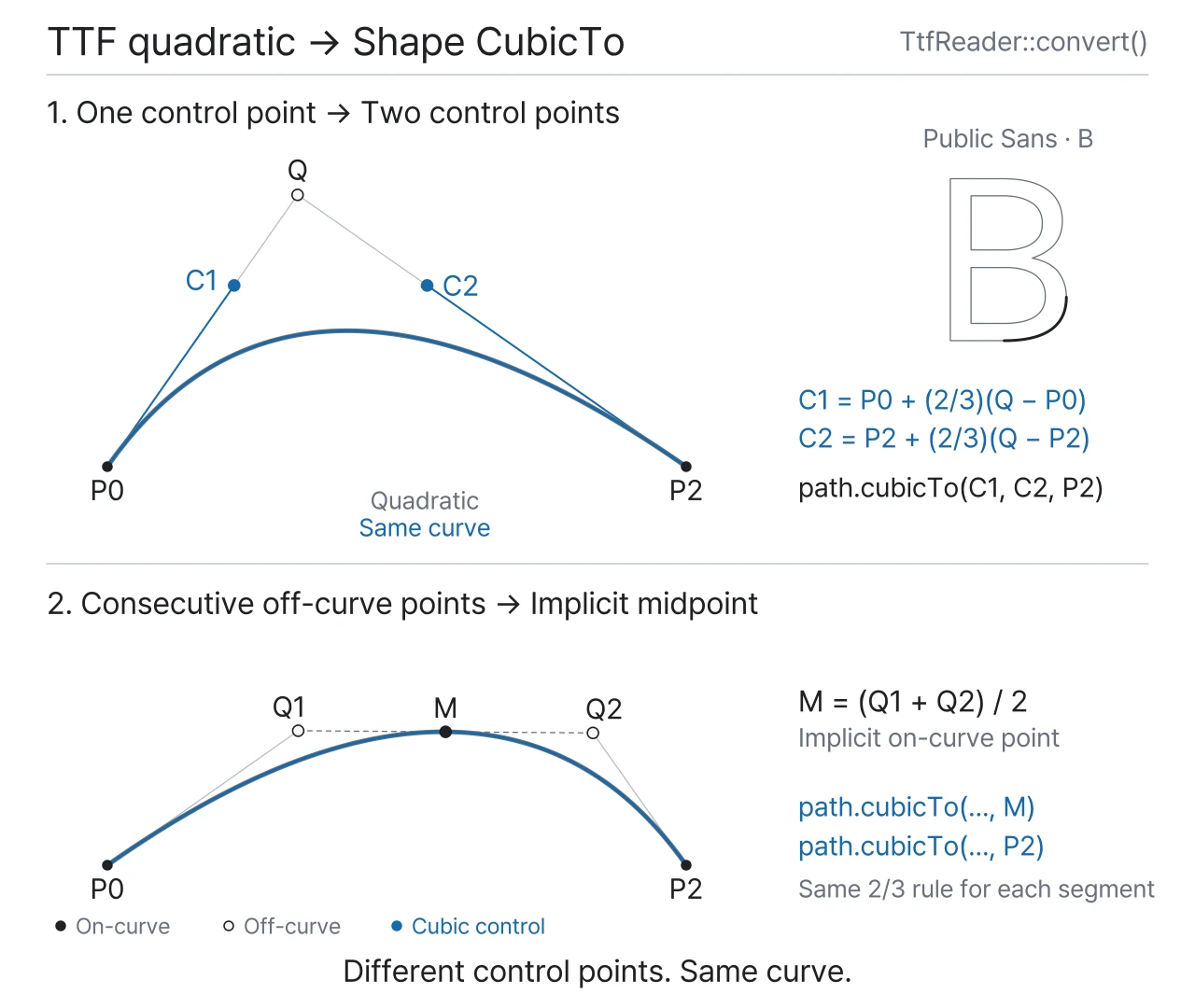

Appendix. TTF의 곡선 → Shape의 CubicTo

TTF의 quadratic 곡선은 제어점이 하나인 2차 베지어입니다. ThorVG는 이를 제어점 두 개의 3차 베지어로 변환해 Shape의 CubicTo로 저장합니다.

실제 TTF 윤곽에서 두 Cubic 제어점을 구성하고, 변환 전후의 곡선이 겹치는 과정을 보여줍니다. 연속된 off-curve 점은 중점을 기준으로 두 구간으로 이어집니다.

0:00

TTF point에서 LineTo·CubicTo 생성

TTF 폰트에서 아직 캐시되지 않은 glyph를 요청하는 경로입니다.

Canvas::update()
-> Canvas::Impl::update()
-> Paint::Impl::update() [Canvas 내부 Scene]
-> SceneImpl::update()
-> Paint::Impl::update() [Text]
-> TextImpl::update()
-> TextImpl::load()
-> SfntLoader::get()
-> SfntLoader::wrapNone()
-> SfntLoader::request()
-> TtfReader::convert()

참고: tvgTtfReader.cpp

if (flags[begin + x] & ON_CURVE) {
    if (offCurve) {
        path.cubicTo(
            path.pts.last() + (2.0f / 3.0f) * (pts[begin + x - 1] - path.pts.last()),
            pts[begin + x] + (2.0f / 3.0f) * (pts[begin + x - 1] - pts[begin + x]),
            pts[begin + x]);
        offCurve = false;
    } else {
        path.lineTo(pts[begin + x]);
    }
} else {
    if (offCurve) {
        auto end = (pts[begin + x] + pts[begin + x - 1]) * 0.5f;
        path.cubicTo(
            path.pts.last() + (2.0f / 3.0f) * (pts[begin + x - 1] - path.pts.last()),
            end + (2.0f / 3.0f) * (pts[begin + x - 1] - end),
            end);
    } else {
        offCurve = true;
    }
}

OTF의 CFF 윤곽은 OtfReader::convert에서 charStrings()로 해석합니다. 포맷별 해석 과정은 다르지만 출력은 동일한 RenderPath입니다.
